BP5336H

Sample application
Sketch
BP5336H是一款高精度分段线性恒流 LED 控制芯片，集成了高压整流管和 JFET 高压供电功能。主要用于驱动由市电供电的高电压、低电流 LED 灯串。由于不需要电解电容和磁性元件，LED 驱动器可以实现小体积、长寿命，并符合 EMI 规定。 BP5336H 可以通过外部电阻精确的设定 LED 电流，芯片通过优化分段导通时的电流，有利于减小 THD BP5336H 具有过温调节功能。当输入电压过高，或者 LED 电流过大时，此功能将降低输出电流。
Advantage

    外围电路非常简单，驱动器体积非常小

    无需电解电容和磁性元件

    700V 高压 MOS 管

    多芯片并联使用时可节省跳线电阻

    母线电压变化士20%仍可工作

    超快 LED 启动

    LED 电流可外部设定

    输入线电压补偿功能

    内置过温降电流功能

    采用 SOP8-EP 封装

Application area
  • GU10/E27 LED 球泡灯、射灯
  • LED 蜡烛灯
  • 其它LED 照明
Schematic diagram

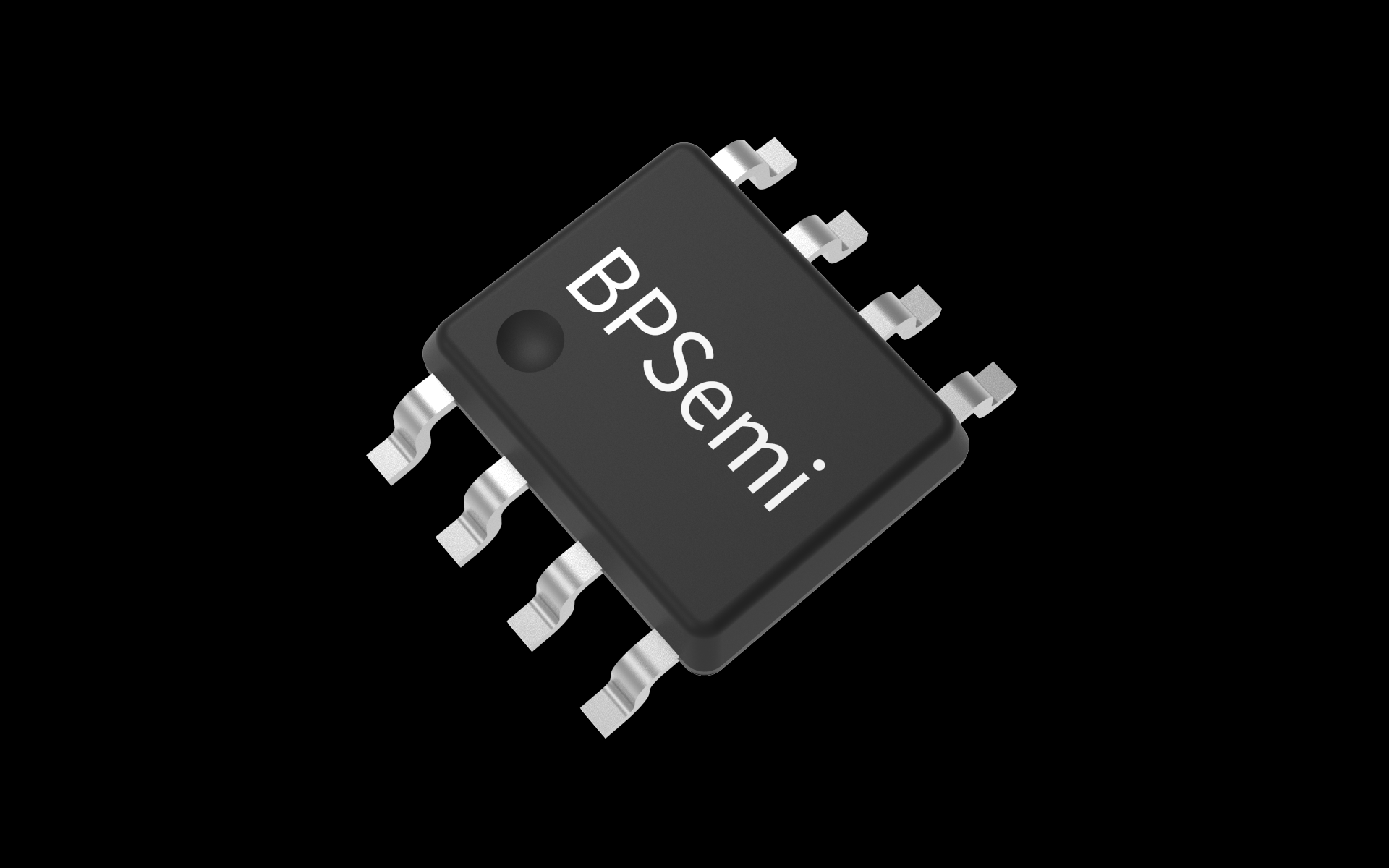

Package
Technical documents
Document type Title Type Download
Specification sheet BP5356H pdf Easy version Full version
