S7134C

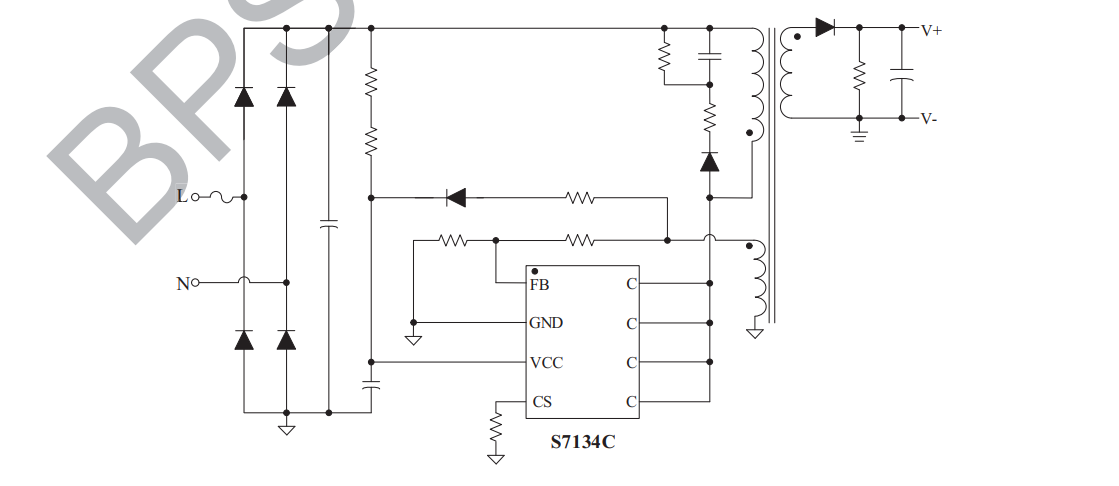

Sample application
Sketch
S7134C是一款高性能恒压恒流原边反馈控制器，适用于各种低功耗AC/DC充电器和适配器应用场合。该控制器采用原边反馈控制机制，无需光和TL431即可以实现高精度的电压输出。 S7134C具有多重的保护功能,包括输出开路、短路保护VCC过压保护，过温保护等。 S7134C采用SOP-8封装。
Advantage

    <75 mW 待机功耗，满足六级能效要求

    准谐振工作机制，提高系统效率

    峰值电流渐变抖动改善 EMI

    内置功率三极管

    恒压、恒流精度高

Application area
  • 手机、无绳电话、PDA、MP3 和其它便携式设备等的适配器、充电器
  • LED驱动电源
  • 线性电压和 RCC开关电源升级换代
  • PC、TV等设备使用的辅助电源
Schematic diagram
Package
Technical documents
Document type Title Type Download
Specification sheet S7134C pdf Easy version Full version
