BP5001D

样品申请
简述
BP5001D 是一款调光接口转换芯片,能够将调光端口的 0-10V 信号、电阻阻值产生的电压信号转换为 PWM 信号。该 PWM 信号可以直接用来控制 LED 驱动芯片，或者经过光耦隔离，实现隔离调光应用。 BP5001D 通过外置频率设定脚，可灵活调节 PWM 频率以适应不同类型的光耦。 BP5001D 通过外置调光器电流设定脚,可实现对多种无源0-10V 调光器的兼容。
优势

    • 兼容 0-10V 调光器/电阻调光器

    • 集成 500V 高压 JFET 供电

    • 驱动无源 0-10V 调光器电流可调

    • 输出 PWM 频率可调

    • 100%亮度对应的调光电压可调

    • 集成过热保护

    • 采用 SOP-8 封装


应用领域
  • 0-10V 调光、无线智能调光
  • LCD 背光照明
  • 可调光 LED 灯

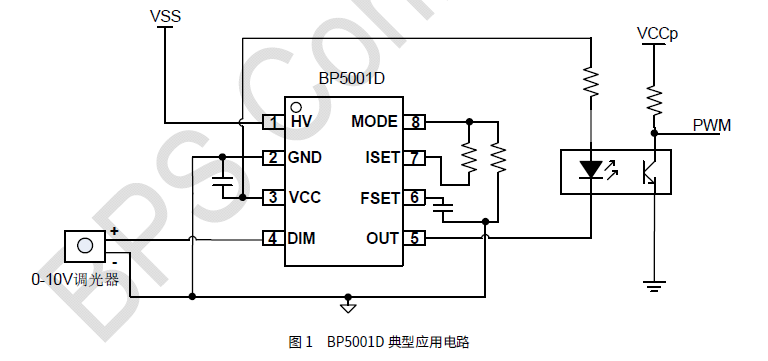

典型应用原理图

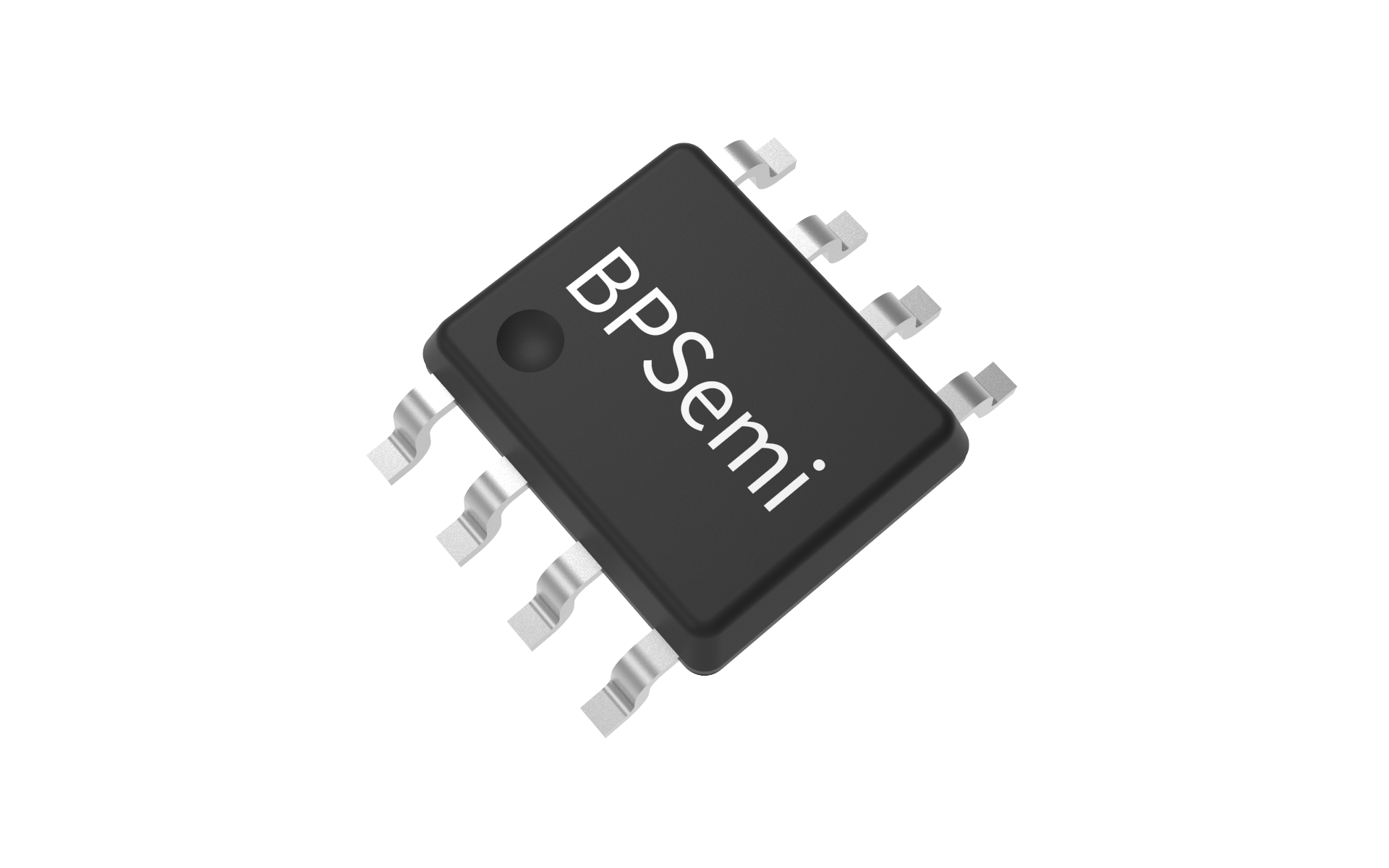

封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP5001D pdf 完整版
