S4525S

样品申请
简述
S4525S是专用于开关调色温的芯片，该芯片内置两个400V的晶闸管，简化了外围电路结构。采用高压工艺，HV脚内置高压JFET供电，无需外加供电电阻和VDD电容。信号检测脚CLK内置高压电阻检测网络(外围只需加一个保护电阻)，易于兼容Flyback、Buck或Buck-Boost等开关电源应用，给电源的设计提供便利性
优势

    开关三段调色控制

    芯片: L1L2一(L1+L2)/2芯片集成度高，外围简洁

    内置400V晶闸管，无需外挂开关管

    内置时钟计时复位，一致性好

    内置限压电路，适用更宽的功率范围

    兼容隔离、非隔离及高 PF 等开关电源应用

应用领域
  • 开关调色温LED 电源
典型应用原理图

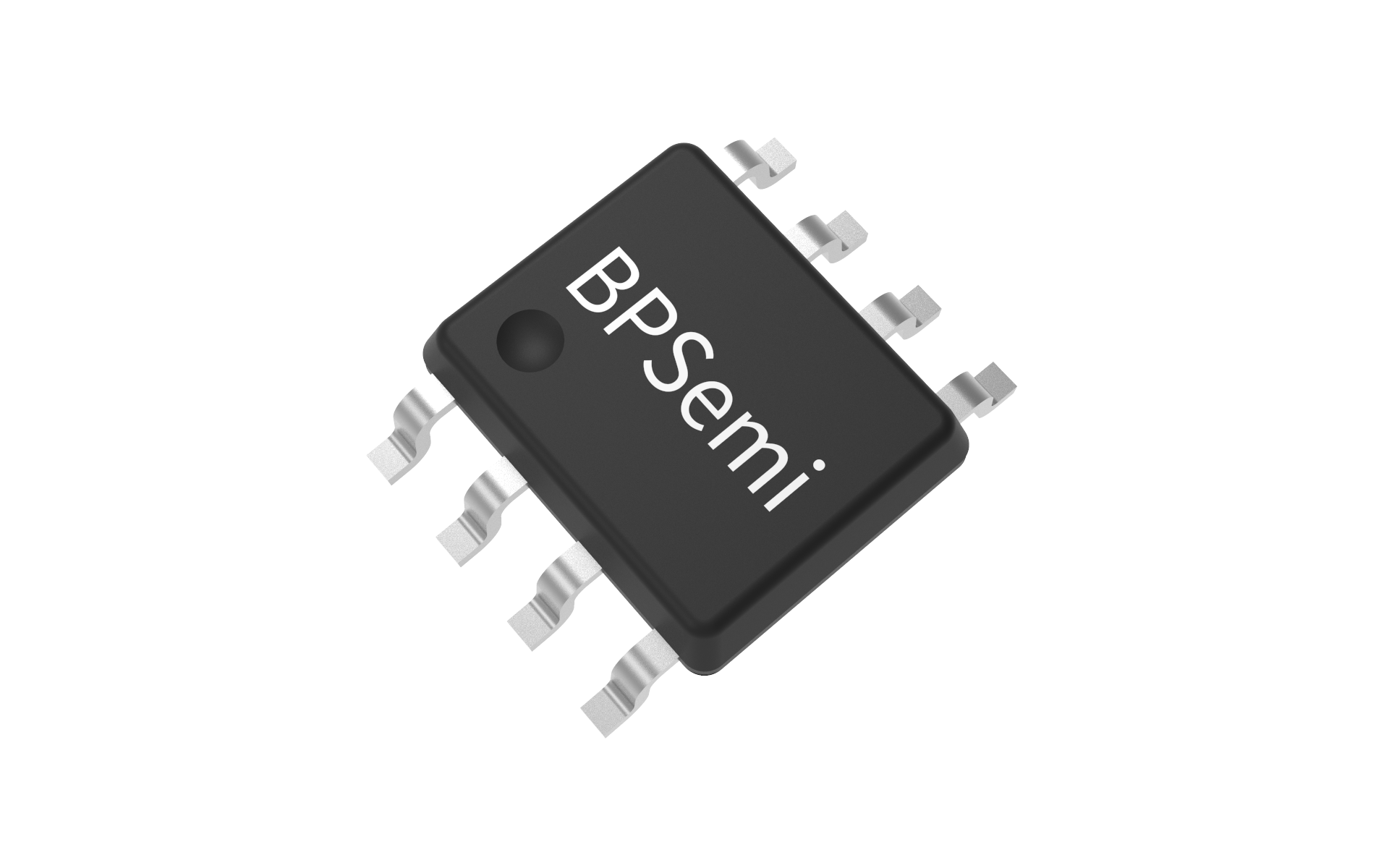

封装
技术文档
文档类型 标题 类型 文件下载
规格书 S4525S pdf 完整版
规格书 S4525S pdf 简易版
