简述
S4226MB是带状态记忆功能的开关调色温控制芯片,内部设定状态切换窗口时间Tsw(典型值6.4S),关灯时间超过状态切换窗口时间芯片会记住关灯前的状态,下次开灯时直接呈现关灯前的状态;关灯时间小于状态切换窗口时间开灯则切换到下一个色温状态,增加了使用的便利性。 S4226MB内置两个400V的晶闸管简化了外围电路结构通过检测脉冲信号来判断开关机状态,确保多个电源同时应用时的逻辑一致性,而且可以兼容 Flyback、Buck-Boost、Buck及线性等多种LED 驱动方案。
优势

    三段开关调色温:L1(L1+L2)/2L2

    带状态记忆功能,使用更加便利

    状态存储时间超过10年

    开关次数可达10万次以上 (记忆功能正常)

    内置400V开关管,无需外挂开关管

    10S内七次开关复位功能,解决不同步问题

    状态切换窗口时间内部计时6.4S内置限压电路,适用宽功率范围

    兼容隔离、非隔离、高 PF 及线性等多种应用方案

应用领域
  • 开关调色温的LED 电源

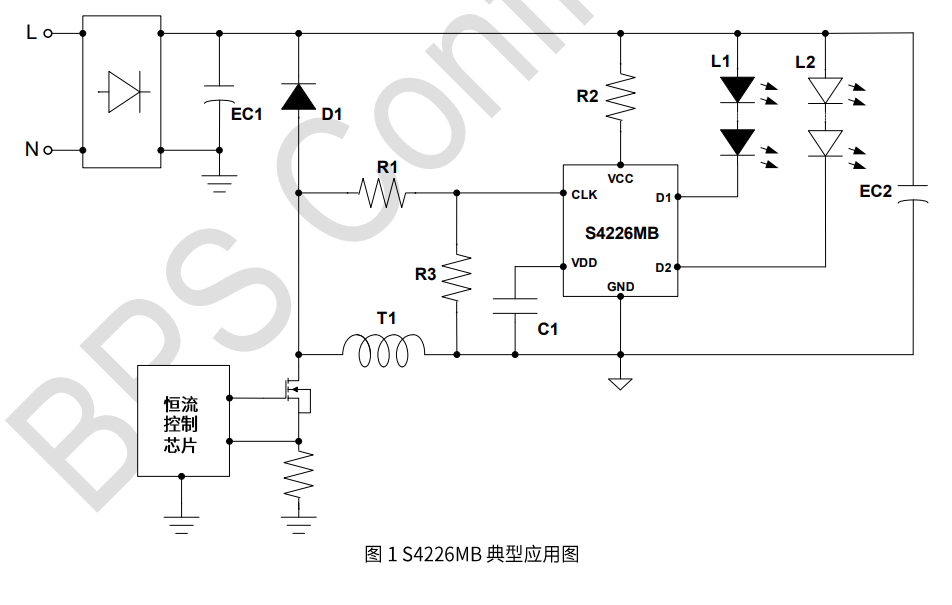

典型应用原理图

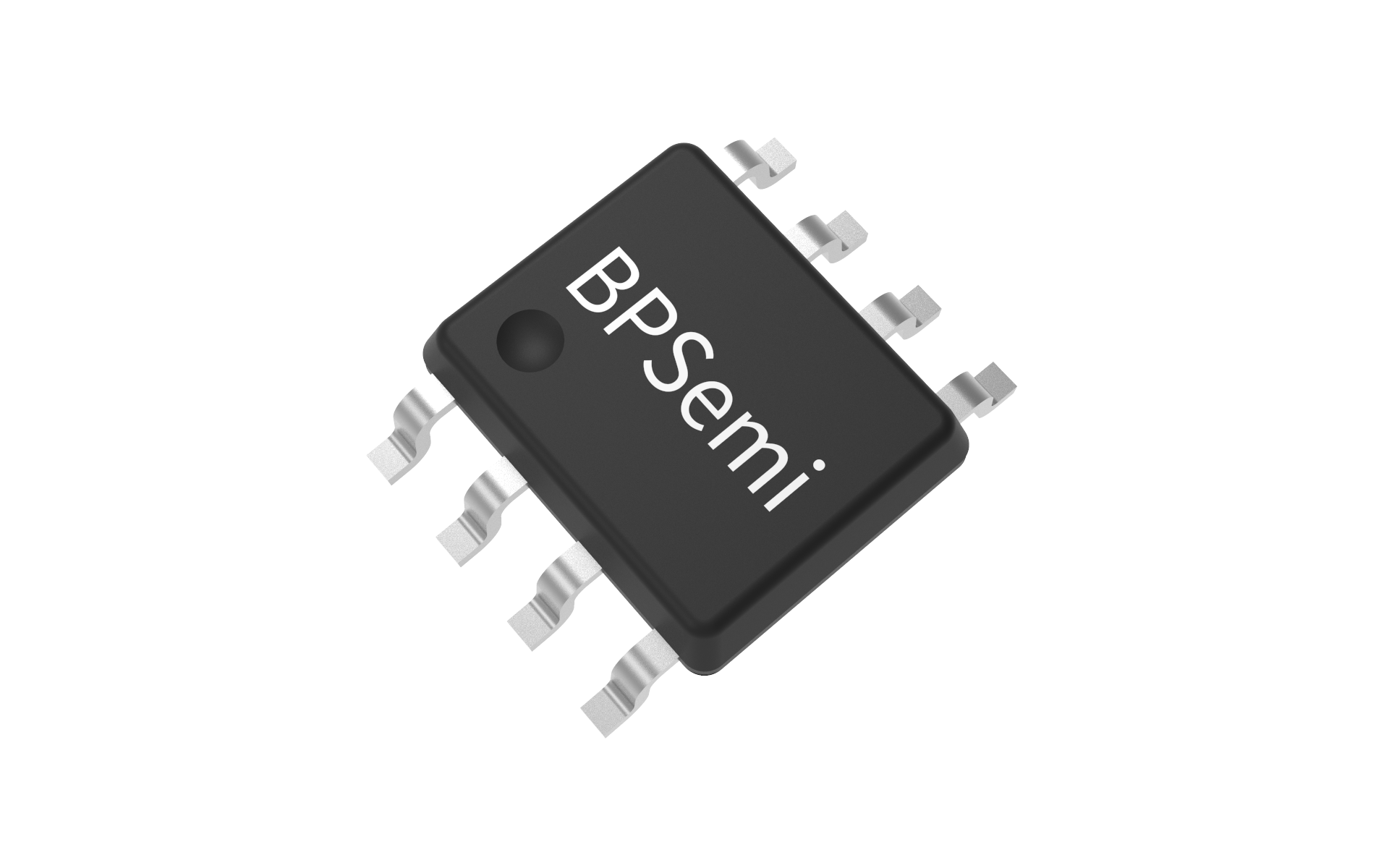

封装
技术文档
文档类型 标题 类型 文件下载
规格书 S4226MB pdf 完整版
规格书 S4226MB pdf 简易版
