简述

S4512MB是带记忆功能的墙壁开关调色温专用芯片，专用于搭配线性主控芯片。通过操作墙壁开关，即可实现色温的变化。内部设定状态切换窗口时间Tsw(典型值6.4S)，关灯时间超过状态切换窗口时间芯片会记住关灯前的状态，下次开灯时直接呈现关灯前的状态;关灯时间小于状态切换窗口时间开灯可以实现色温切换，增加了使用的便利性。 S4512MB内置两个400V的晶闻管，简化了外围电路，非常适合对成本及空间有要求的球泡和筒灯等使用。检测AC信号判断开关机，保证多个电源同时应用时的逻辑一致性。

优势

三段开关调色温:L1→L2→(L1+L2)/2

内置状态记忆功能，使用更加便利

状态存储时间超过10年

开关次数可达10万次以上 (记忆功能正常)

10S内开关7次复位，解决不同步问题

内置400V开关管，无需外挂开关管

状态切换窗口时间内部计时6.4S

应用领域

墙壁开关调色温LED 电源

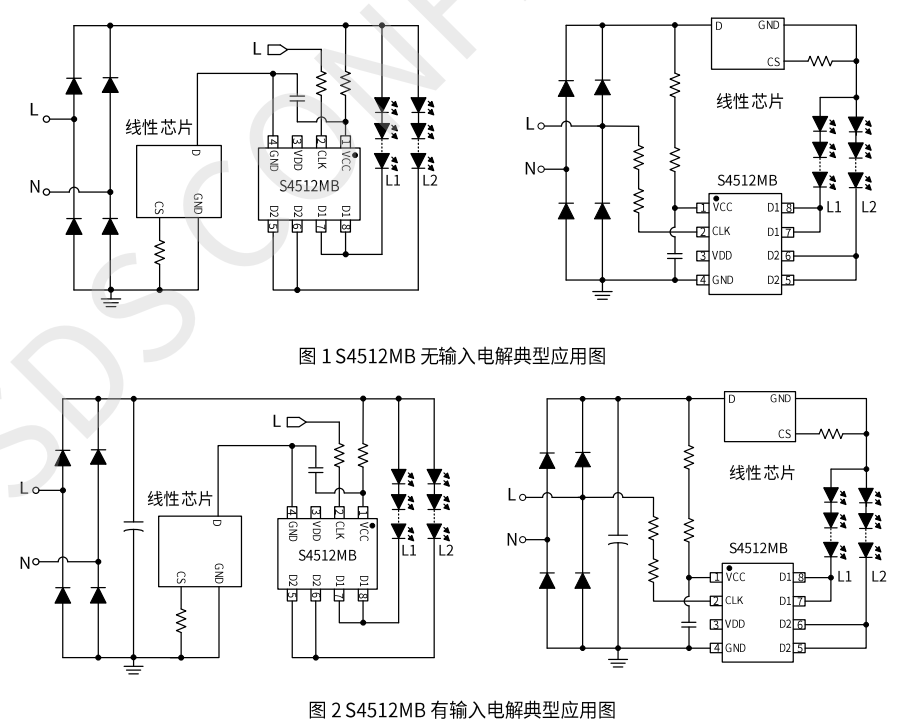

典型应用原理图

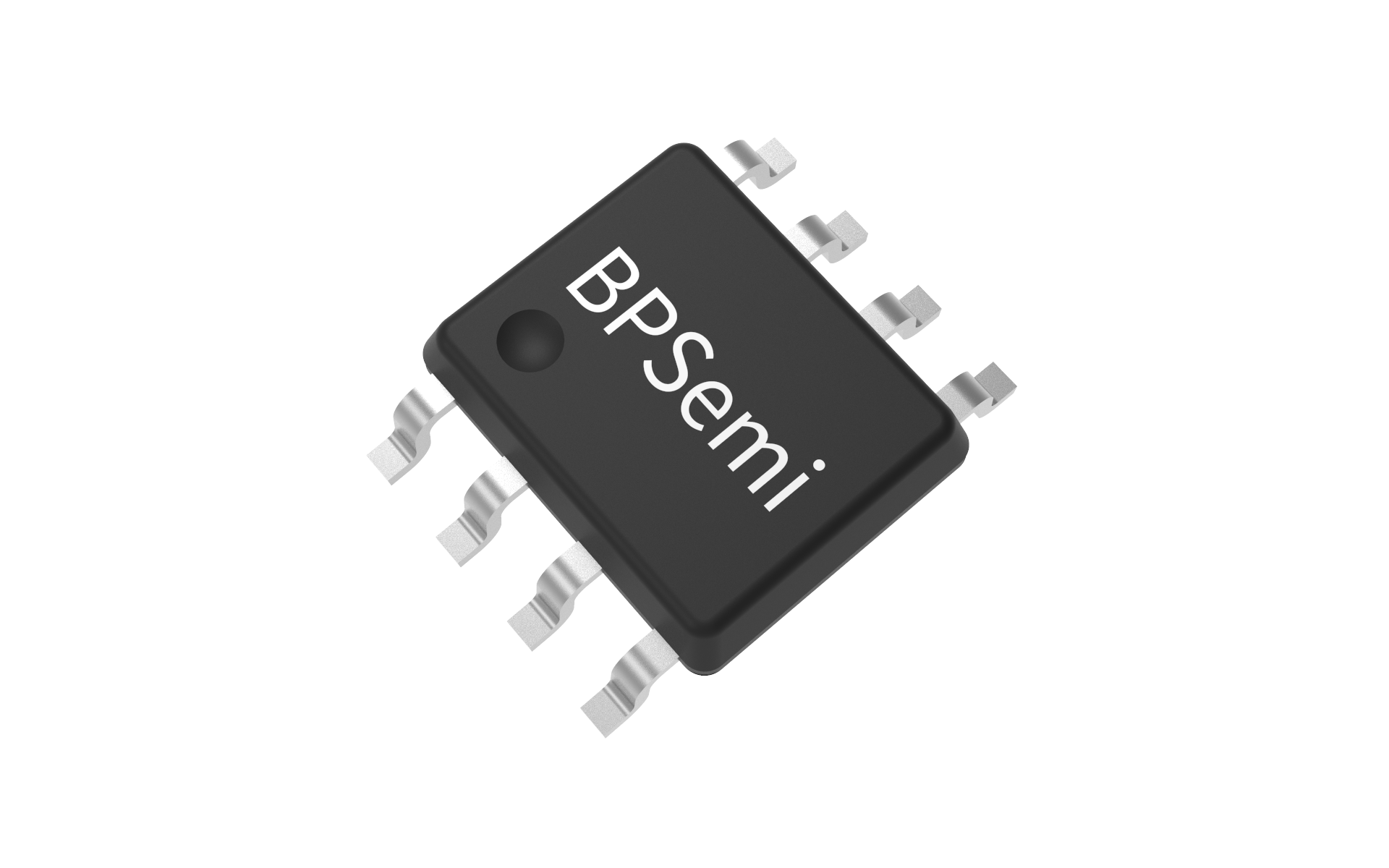

封装

技术文档

文档类型	标题	类型	文件下载
规格书	S4512MB	pdf	完整版
规格书	S4512MB	pdf	简易版
