简述

S4723MB是带状态记忆功能的开关调光调色控制器，有三个控制端口，可以通过调节恒流主控的限流电阻实现三段带记忆开关调光，也可以搭配线性主控控制三路光源实现三路带记忆开关调色。芯片内部设定状态切换窗口时间Tsw(典型值3.2S)，关灯时间超过状态切换窗口时间芯片会记住关灯前的状态，下次开灯时直接呈现关灯前的状态;关灯时间小于状态切换窗口时间开灯可以实现状态调节，增加了使用的便利性。 S4723MB通过检测AC信号来判断输入开关的动作，并根据检测结果对三个控制端口进行开关切换。三个控制端口可以驱动MOS管和晶闸管(线性调色方案可以搭配我司内置三路晶闸管的SCR093S实现低成本解决方案)。

优势

状态顺序:L1→L2→L3

带状态记忆功能，使用更加便利

状态存储时间超过10年

开关次数可达10万次以上 (记忆功能正常）

1S内开关两次复位

状态切换窗口时间内部计时3.2S

内置限压电路，适用更宽的功率范围

应用领域

关调光调色的 LED 电源

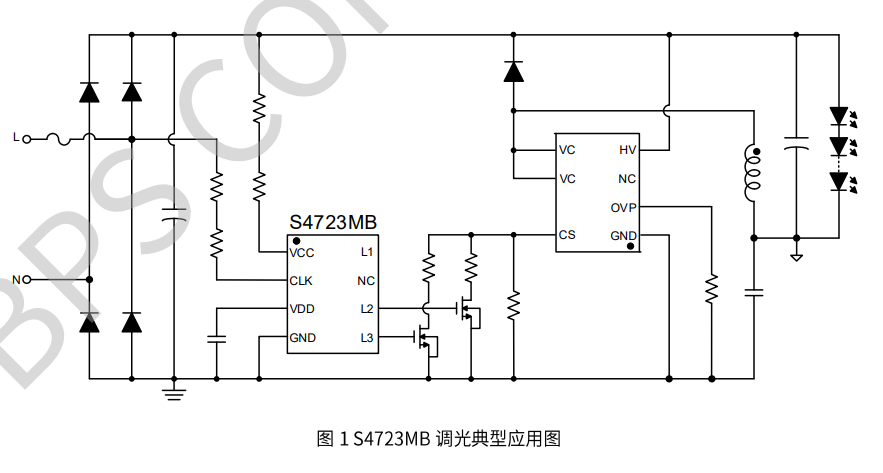

典型应用原理图

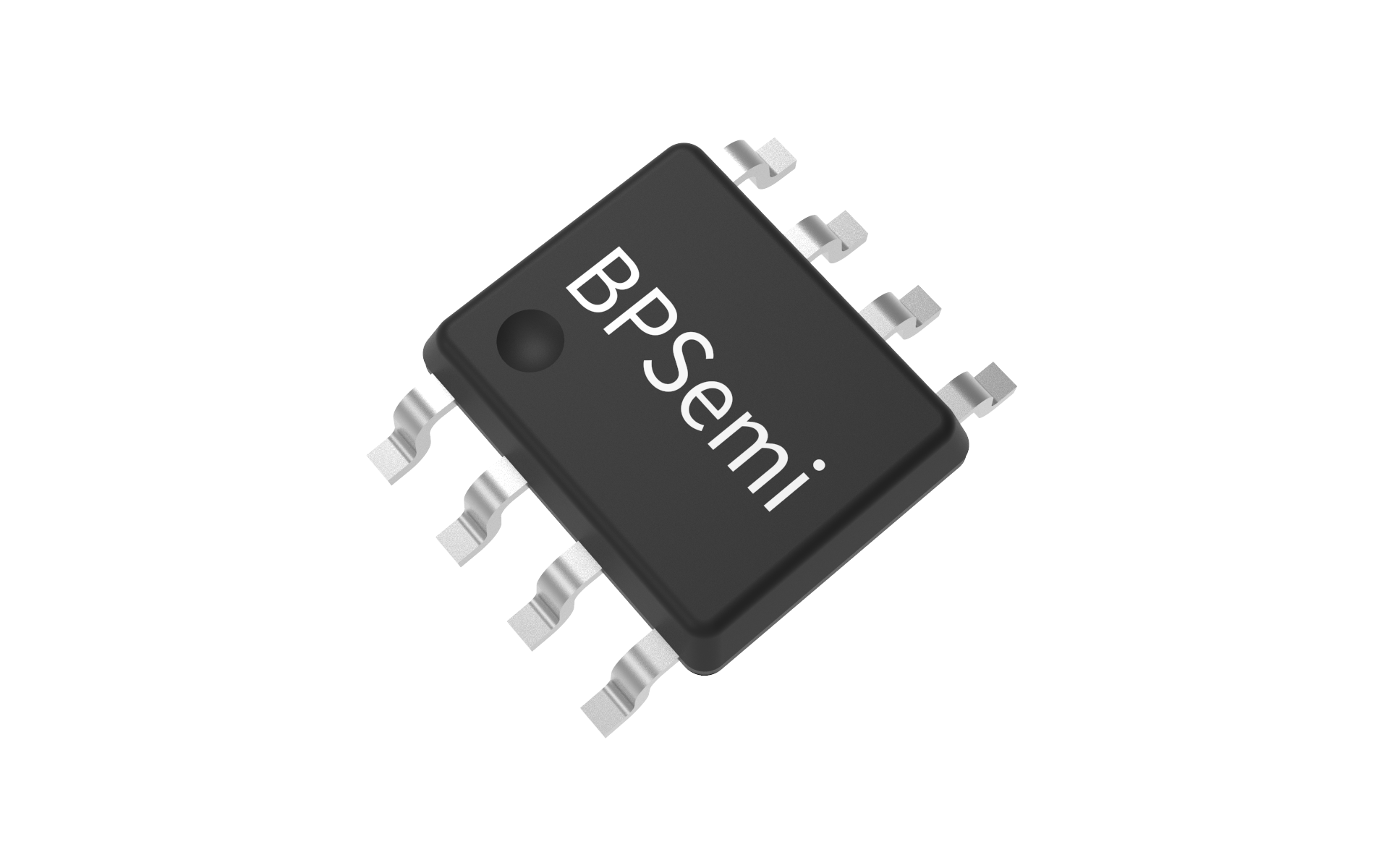

封装

技术文档

文档类型	标题	类型	文件下载
规格书	S4723MB	pdf	完整版
规格书	S4723MB	pdf	简易版
