简述
BP3336D 是一款单级 APFC 的高精度原边反馈 LED恒流驱动器,内置 650v 高压 MOSFET,适用于90Vac-277Vac 全范围输入电压。 BP3336D 芯片采用固定导通时间的控制机制,能够实现高功率因数。内置 THD 优化模块可以进一步降低了 THD,针对全电压输入,可以实现 THD<15%。开关工作在临界导通模式,降低开关损耗及 EMI。
优势
    • 输入 90-277Vac

    • 高 PF 低 THD(PF>0.9,THD<15%)

    • 支持双绕组 Flyback 拓扑,无需辅助绕组

    • 内置高压启动,启动时间<500ms

    • 高精度电流参考(+/-3%)

    • 优异的线性、负载调整率

    • 临界导通模式

    • 低工作电流

    • VCC 欠压锁定

    • 逐周期限流

    • 输出开路/短路保护

    • 过温降电流

    • 支持 SOP-8 封装



应用领域
  • LED 内置/外置电源
  • 灯管驱动
典型应用原理图

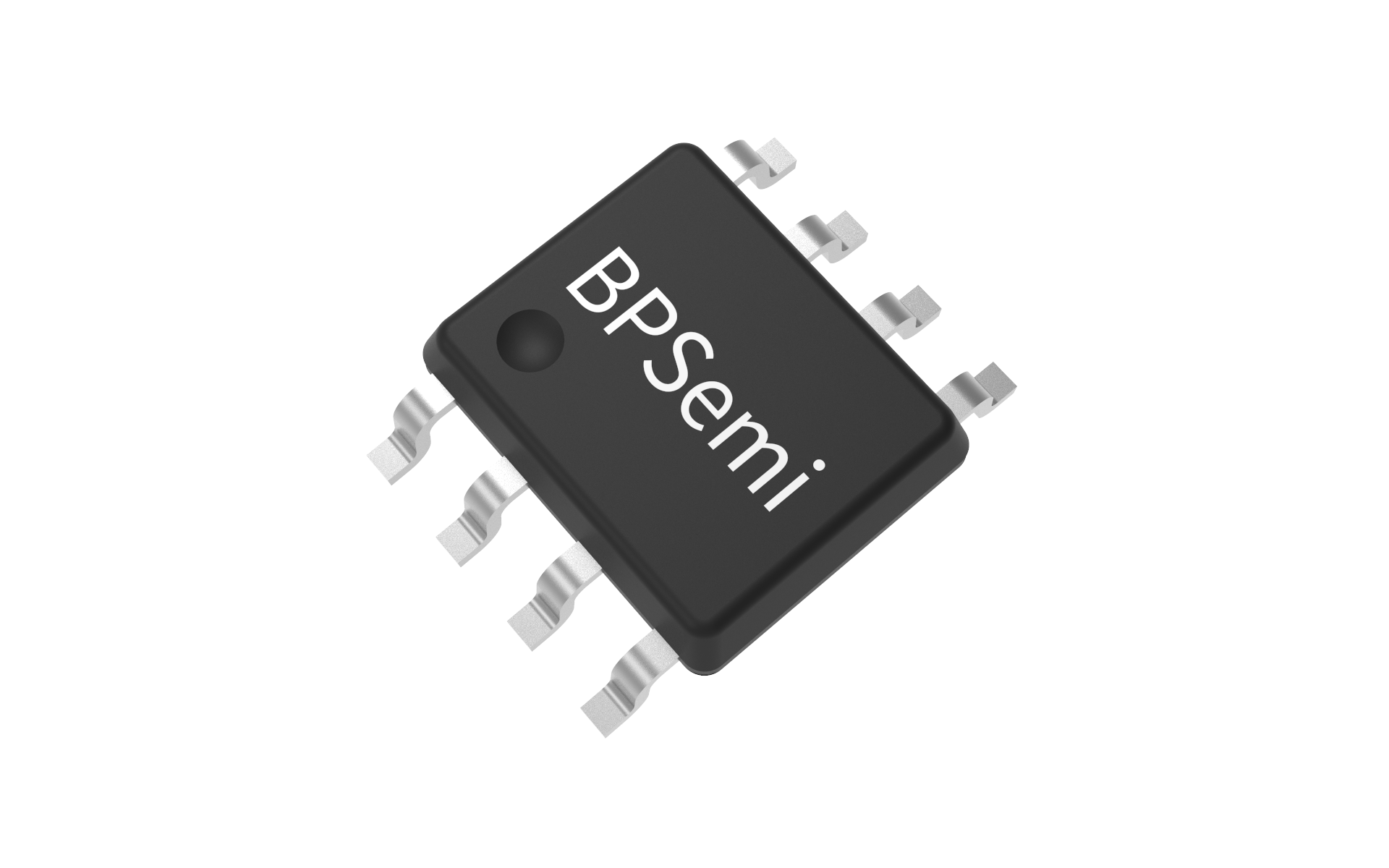

封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP3336D pdf 简易版 完整版
