BP2872XS

样品申请

简述

BP2872GS 是一款专门用于拨码开关调电流的非隔离、降压型LED 恒流驱动芯片。通过拨码开关调电流时，OVP 电压不受输出电流档位影响，提高了系统的可靠性和安全性。BP2872GS提供四档固定的 OVP 电压，可通过外置电阻灵活选择。BP2872GS的 DIM引脚支持通过拨码开关选择不同电阻进行输出电流设置，设置范围达40%-100%。DIM引脚具有使能功能，可用于开关调色或感应灯控制。如在 DIM引脚再并联一颗电容，还可实现软启动功能。

优势

集成高压 JFET，无 VCC 电容和启动电阻

集成高压 500V 功率 MOS 管

拨码开关调电流不影响 OVP 电压

四档 OVP 电压:135V、225V、320V、无限制

拨码调电流范围达 40%-100%

DIM 使能功能，可用于开关调色和感应灯

软启动功能(外置 DIM 电容)

应用领域

大功率 LED 灯具

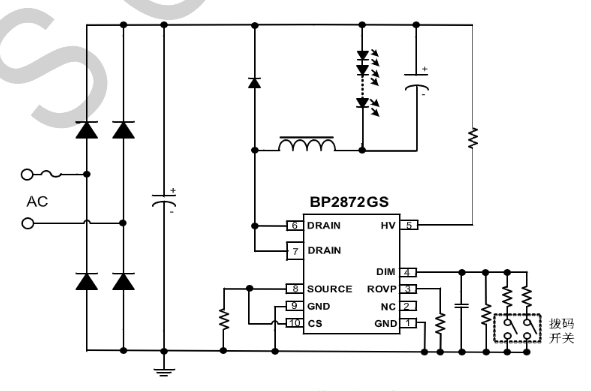

典型应用原理图

封装

技术文档

文档类型	标题	类型	文件下载
规格书	BP2872GS	pdf	完整版
