LKSM5003NBI& LKSM5003NB

样品申请
简述
LKSM5003NBI内部集成高压预驱以及一颗高性能MOSFET。LKSM5003NB内部集成一颗 Bootstrap二极管以及一颗高性能 MOSFET。 LKSM5003NBI和LKSM5003NB 搭配使用，构成是一款半桥功率模块，适用于直流无刷 BLDC 电机和永磁同步 PMSM 电机。LKSM5003NB的MOSFET的源极可以用于电流采样。 输入端包含史密斯触发器并且逻辑电平兼容 3.3V/5V/15V。 LKSM5003NBI采用HSOP7封装。LKSM5003NB采用 ESSOP6 封装。
优势

    内置高性能 500V/3A MOSFET

    内置 Bootstrap 二极管

    对于负的瞬态电压具有高鲁棒性

    门极驱动电压范围支持 10V~20V

    输入逻辑电平兼容 3.3V,5V 以及 15V

    高侧和低侧均支持 UVLO

    内置死区避免上下管直通

应用领域
  • 高速风筒
  • 风扇
  • 电动工具

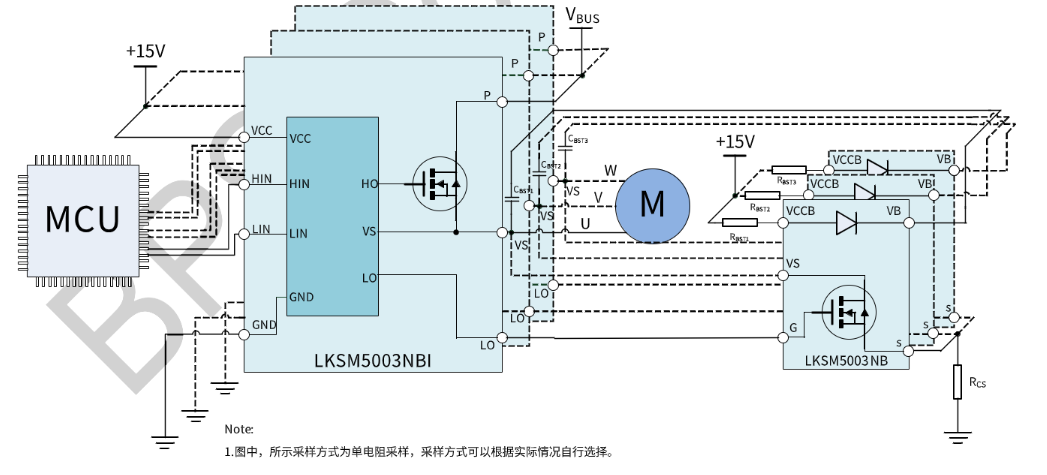

典型应用原理图

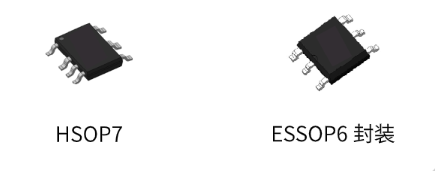

封装
