简述
BP6931 是一款三相高压半桥栅极驱动芯片,两路独立输入可以分别驱动高侧和低侧半桥 NMOS 或IGBT,可广泛应用于马达驱动。 内置死区时间和直通保护逻辑,防止上下桥臂功率管同时导通。内置高侧和低侧欠压保护。 BP6931 封装类型为 TSSOP20。
优势

    高侧驱动浮动电源设计,最高耐压+200V

    BP6931 驱动电流1A

    三路独立半桥驱动,高低侧分别控制

    可承受瞬时负压

    7V - 20V 栅极驱动电源电压

    支持 3.3V/5V/15V 输入逻辑

    高低侧欠压保护功能

    内置死区时间


应用领域
  • 电机驱动
  • IOT/智能家居/智能照明工
  • 业控制

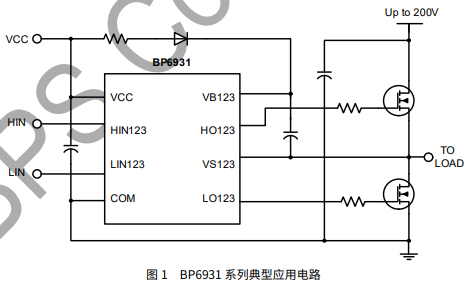

典型应用原理图
封装
技术文档
标题 类型 规格书下载
BP6931 pdf 简易版 完整版
