BP87422B

样品申请
简述
BP87422 是一款应用于 AC/DC 反激变换器的原边驱动开关，内置 650V 具有 IGBT 结构的复合功率管，集成高压自供电，集成VCC 电容，适用于全电压输入 20W 输出双绕组变压器的反激变换器应用。 BP87422 支持自适应 COT 控制方式，可工作于 CCM 或DCM 工作模式。接收和解调配对的副边控制器(BP432X)通过磁耦隔离器 (BP818) 发送到原边的脉冲信号，控制原边功率管的开通，从而实现副边控制。
优势

    高压直流供电，无需辅助供电绕组

    无需外部 VCC 电容

    适合宽输出电压范围

    外围电路简洁，超高性价比

    磁耦通信实现副边主控，快速的动态响应全电压范围满足六级能效，< 50 mW 待机功耗内置 650 V 具有IGBT 结构的复合功率管

    原边恒功率控制

    输出短路功耗低

    保护功能

应用领域
  • QC/USB PD/ 可编程AC/DC 充电器
  • 适配器
  • AC/DC辅助电源

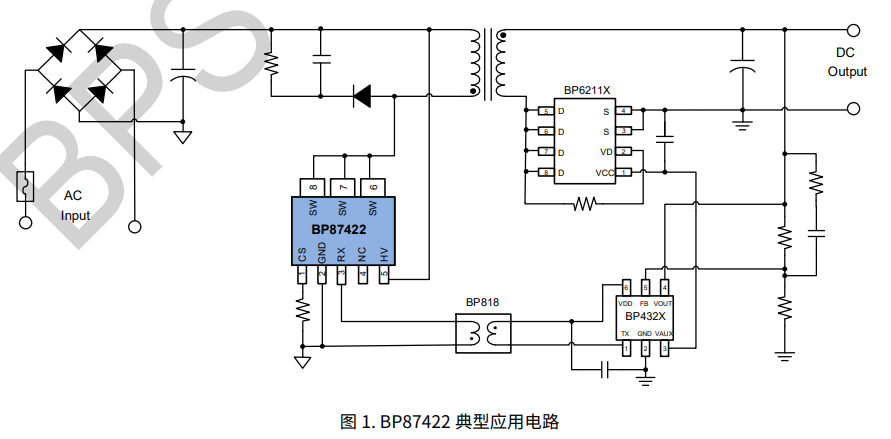

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP87422 pdf 简易版 完整版
