S7304S

样品申请
简述
S7304S 是一款高性能高集成度单片式次级同步整流控制芯片，内部集成一个超低导通阻抗的N沟道的 MOSFET以及一个同步整流的驱动及控制电路。 S7304S 被设计在非连续开关模式(DCM)下工作，内部集成的高性能N沟道 MOSFET 具有低开启阀值电压、超低导通阻抗，超快速开关特性。同时本体寄生的二极管具备超快速的反向恢复时间。 S7304S 可应用在输出为 5V标准的反激控制的开关电源系统中，以替代次级整流二极管。S7304S 能有效的降低次级整流管的功率损耗，内部电路通过检测 MOSFET的 VDS之间的电压变化产生一个理想的驱动信号来控制内部 MOSFET的导通与截止。非常适合要求尺寸小，转换效率高的应用中。S7304S 将为客户提供优异的解决方案。
优势

    支持非连续模式(DCM)

    支持准谐振模式(QRM)

    内部集成高性能功率 MOSFET

    高度集成，只需极少外围器件

应用领域
  • 充电器和适配器的同步整流
  • 反激式控制器
  • 主要用于 5V/3.1A 输出

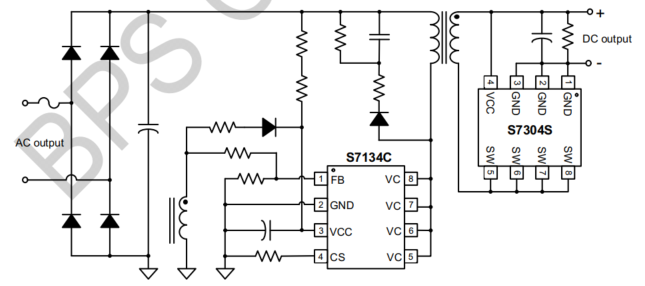

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 S7304S pdf 简易版 完整版
