BP6211C

样品申请
简述
BP6211C 是一款高集成度、高性能、自供电的同步整流控制芯片，内置功率 MOSFET，支持 CCM、DCM 和OR 工作模式，适用于高效率、高功率密度反激变换器应用。 BP6211C 采用预关断工作模式，驱动电压根据功率MOSFET 压降自适应调整，加上超短的关断延时和高达 4A 的驱动下拉电流，能够实现超快的关断速度，使得系统能可靠工作于 CCM 模式。
优势

    集成 60V 同步整流 MOSFET

    支持 CCM/DCM/QR 工作模式

    自适应驱动电压，超快关断速度，防止 CCM模式初次级共通

    内置振铃检测，防止 DCM 误开通

    可用于正端和负端整流

    芯片自供电，正端整流无需辅助供电绕组

    支持宽输出电压范围，可低至 0V 输出

    最大4A驱动下拉电流，超低驱动内阳可避免密勒效应引起误开通

    超短开通延时，增加 MOSFET 导通时间，优化了效率

    低待机功耗，满足六级能效要求

    集成度高，外围电路简洁

应用领域
  • QC/USB-PD/可编程AC-DC 充电器
  • 高效率电源适配器
  • 高效率、高功率密度反激变换器

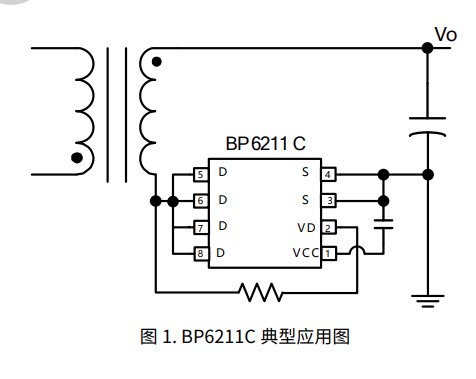

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP6211C pdf 简易版 完整版
