上海晶丰明源半导体股份有限公司

简述

BP84147是原边反馈控制恒压、恒流反激变换器芯片。BP84147采用DCM控制方式，通过检测辅助绕组的去磁实现开关管的谷底开通，减小开关损耗和EMI。 BP84147通过高压自供电给VCC充电，无需外部启动电阻，同时源极开关结构可以实现VCC自供电，无需辅助供电，便于宽输出电压的应用。BP84147采用镜像电流采样技术可以省去原边CS电阻，节省了成本和体积，同时提高了系统可靠性。原边限流点可以通过外部调节，实现不同的恒流值。恒压模式下，BP84147提供了输出线压降补偿功能，以获得较好的负载调整率。

优势

原边 CV/CC 控制，源极开关 BJT

满足6级能效要求，<75mW待机功耗

内置高压启动

VCC 自供电，无需辅助供电

原边镜像电流采样，无需 CS 电阻

输出线压降补偿，实现良好的负载调整率

输入线电压补偿，实现 CC精度±5%

应用领域

AC/DC 充电器
适配器
AC/DC 辅助电源

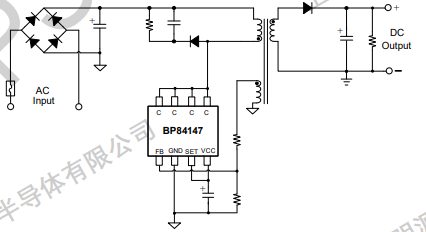

典型应用原理图

封装

技术文档

文档类型	标题	类型	文件下载
规格书	BP84147	pdf	完整版
