S7133B

样品申请
简述
S7133B系列芯片是一款高性能恒压恒流原边反馈控制器，适用于各种低功耗AC/DC充电器和适配器应用场合。该控制器采用原边反馈控制机制，无需光耦和TL431即可以实现高精度的电压输出。 在恒流控制模式中，可以通过改变与CS管脚连接的电阻Rcs阻值来调节输出电流大小。在恒压控制模式下S7133B使用了多种工作模式以得到高转换效率和小的音频异响。
优势

    ≤75mW待机功耗，满足六级能效要求

    准谐振工作机制，提高系统效率

    峰值电流渐变抖动改善EMI

    内置功率三极管

    恒压、恒流精度高

    输出线损补偿可调

    内置输入线电压补偿

    输出过压、短路保护

    VCC 电压过压保护

    过温保护

应用领域
  • 手机、无电话、PDA、MP3和其它便携式设备等的适配器、充电器
  • LED驱动电源
  • 线性电压和RCC开关电源升级换代
  • PC、TV 等设备使用的辅助电源

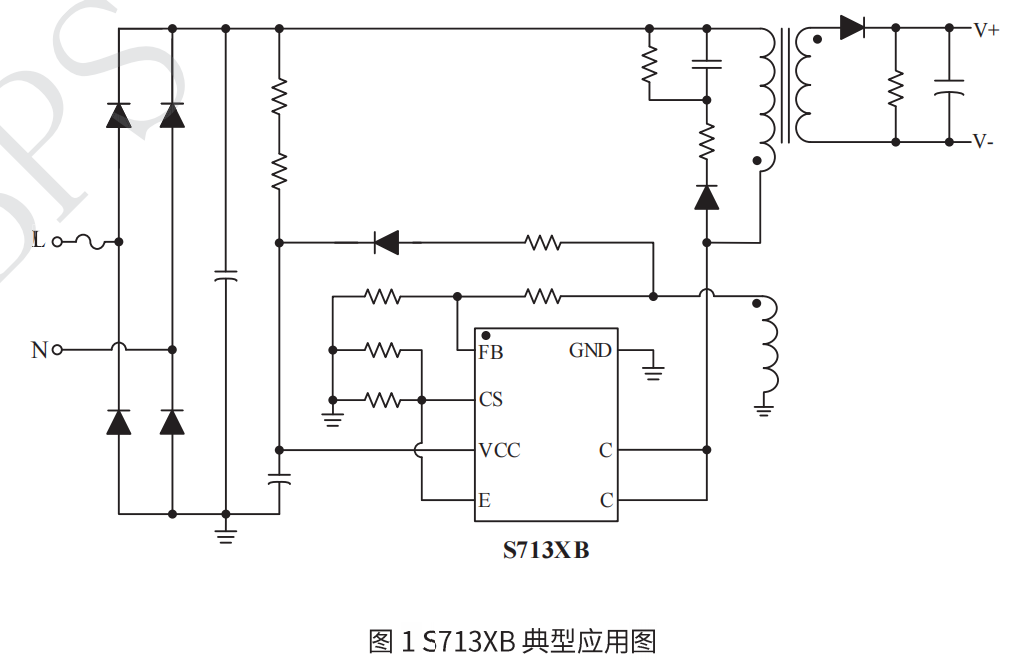

典型应用原理图

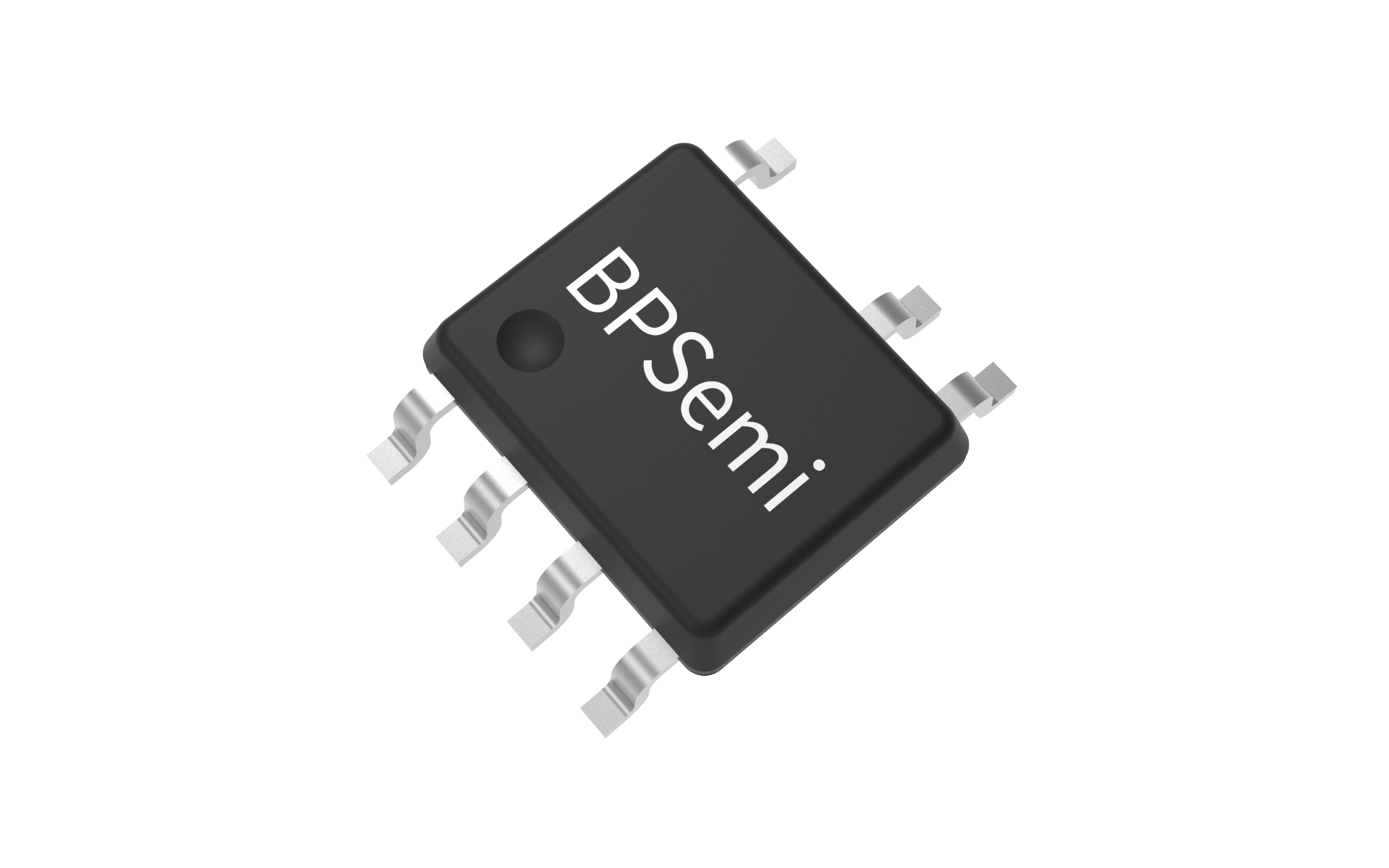

封装
技术文档
文档类型 标题 类型 文件下载
规格书 S7133B pdf 简易版 完整版
