简述
BPA8620PD 是一款高性能、高集成度、低待机功耗的开关电源驱动芯片,适用于全电压范围 85~265VAC 输入的反激式变换器应用。 BPA8620PD 芯片内部集成了750V高压MOSFET、高压启动和自供电电路、电流采样电路。采用简单的脉冲数控制,无需外部环路补偿电路,具有较高的环路带宽和快速的动态响应。采用 132kHz的开关频率,能够有效地减小变压器体积,采用了频率调制技术以实现优异的 EMI性能。高集成度和优化的控制技术极大地减少了外围器件数量,节省了系统成本和体积,同时提高了可靠性。
优势

    内部集成 750V高压 MOSFET

    集成高压启动和自供电电路

    低待机功耗,<50mW@230VAC辅助绕组供电,<150mW@230VAC 高压自供电

    优异的动态响应速度,无输出过冲

    内置软启动功能

应用领域
  • 家用电器辅助电源
  • PC 待机电源
  • 通信、工业控制辅助电源
  • 适配器、充电器

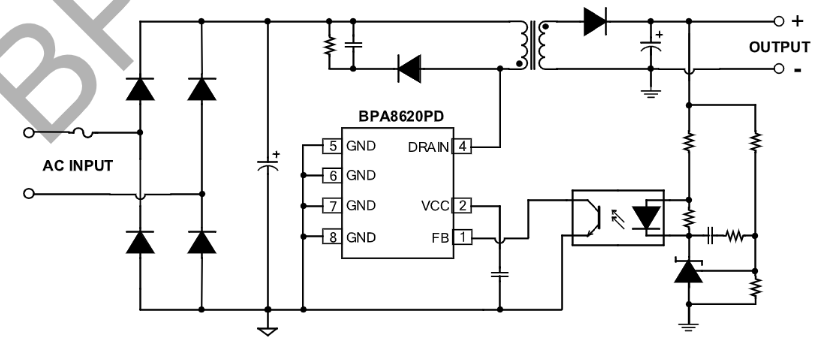

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BPA8620PD pdf 完整版
