BPA8616PD

样品申请

简述

BPA8616PD 是一款高性能、高集成度、低待机功耗的开关电源驱动芯片，适用于全电压范围 85~265VAC 输入的反激式变换器应用。 BPA8616PD 芯片内部集成了750V高压MOSFET、高压启动和自供电电路、电流采样电路。采用简单的脉冲数控制，无需外部环路补偿电路，具有较高的环路带宽和快速的动态响应。采用 132kHz 的开关频率，能够有效地减小变压器体积，采用了频率调制技术以实现优异的 EMI性能。高集成度和优化的控制技术极大地减少了外围器件数量，节省了系统成本和体积，同时提高了可靠性。

优势

内部集成 750V 高压 MOSFET

集成高压启动和自供电电路

低待机功耗，<50mW@230VAC 辅助绕组供电,<150mW@230VAC 高压自供电

优异的动态响应速度，无输出过冲

内置软启动功能

应用领域

家用电器辅助电源
PC 待机电源
通信、工业控制辅助电源
适配器、充电器

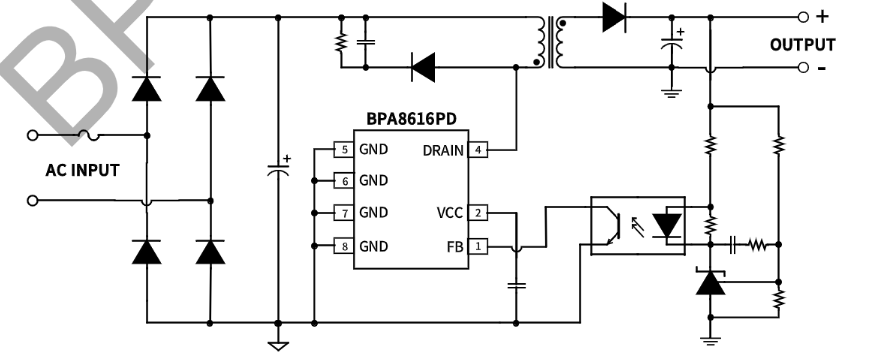

典型应用原理图

封装

技术文档

文档类型	标题	类型	文件下载
规格书	BPA8616PD	pdf	完整版
