BPA8604D

样品申请
简述
BPA8604D 是一款高性能、高集成度、低待机功耗的开关电源驱动芯片，主要应用于微波炉等小家电产品中的辅助电源。 BPA8604D 芯片内部集成了 700V 高压 MOSFET、高压启动和自供电电路、电流采样电路。采用简单的脉冲数控制，无需外部环路补偿电路，具有较高的环路带宽和快速的动态响应。采用 132kHz 的开关频率，能够有效地减小变压器体积，采用了频率调制技术以实现优异的 EMI性能。
优势

    内部集成 700V 高压 MOSFET

    低待机功耗，<50mW@230VAC 辅助绕组供电，<150mW@230VAC高压自供电

    优异的动态响应速度，无输出过冲

    集成高压启动和自供电电路

    改善 EMI性能的频率调制技术

    通过 MOSFET 源极 PCB 散热，不影响 EMI

    保护功能

应用领域
  • 微波炉辅助电源
  • 家用电器辅助电源

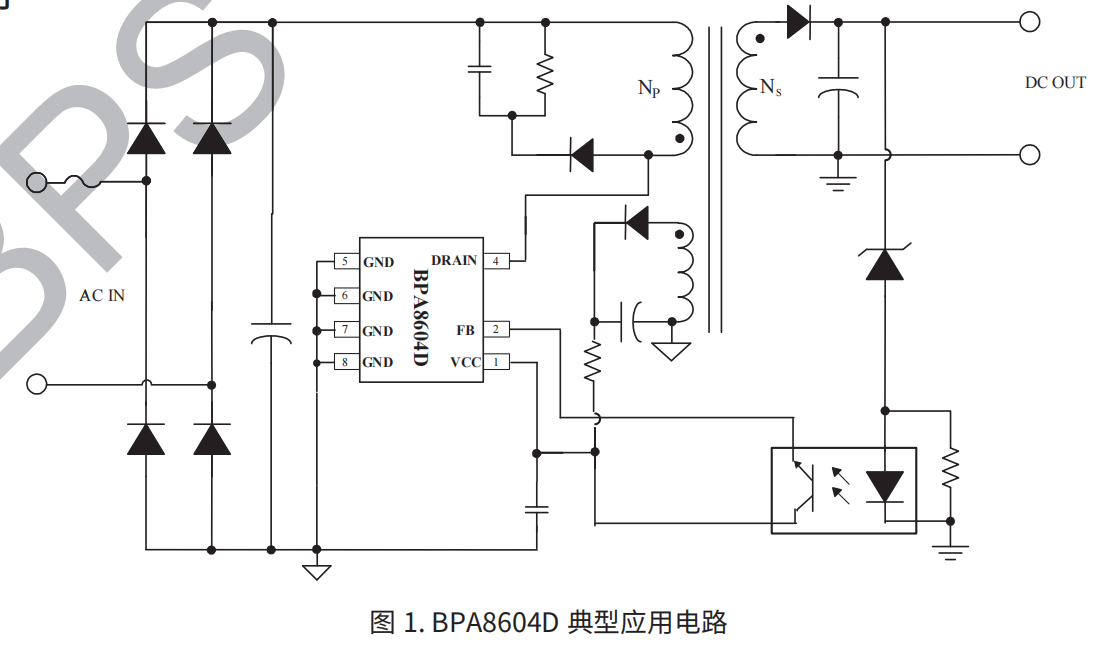

典型应用原理图

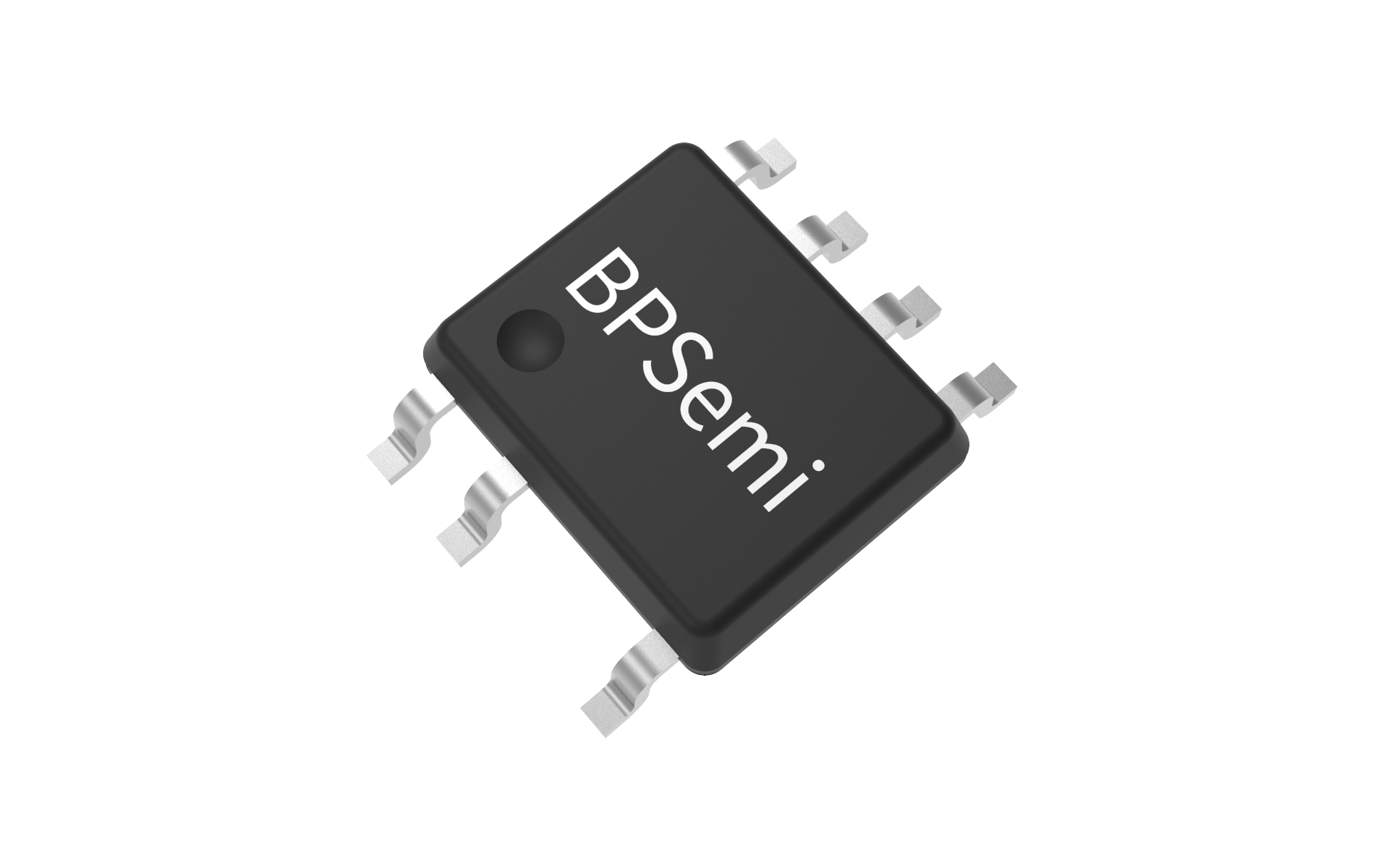

封装
技术文档
文档类型 标题 类型 文件下载
规格书 BPA8604D pdf 简易版 完整版
