简述
BPA8616 是一款高性能、高集成度、低待机功耗的开关电源驱动芯片,适用于全电压范围 85~265VAC 输入的反激式变换器应用。 BPA8616 芯片内部集成了 700V 高压 MOSFET、高压启动和自供电电路、电流采样电路。采用简单的脉冲数控制无需外部环路补偿电路,具有较高的环路带宽和快速的动态响应。
优势

    内部集成 700V 高压 MOSFET

    集成高压启动和自供电电路

    低待机功耗,<50mW@230VAC 辅助绕组供电,<150mW@230VAC 高压自供电

    优异的动态响应速度,无输出过冲

    内置软启动功能

    改善 EMI性能的频率调制技术

    高低压脚之间爬电距离>3mm (DIP-7 封装)

    通过 MOSFET 源极 PCB 散热,不影响 EMI

    保护功能

应用领域
  • 家用电器辅助电源
  • PC 待机电源
  • 通信、工业控制辅助电源
  • 适配器、充电器

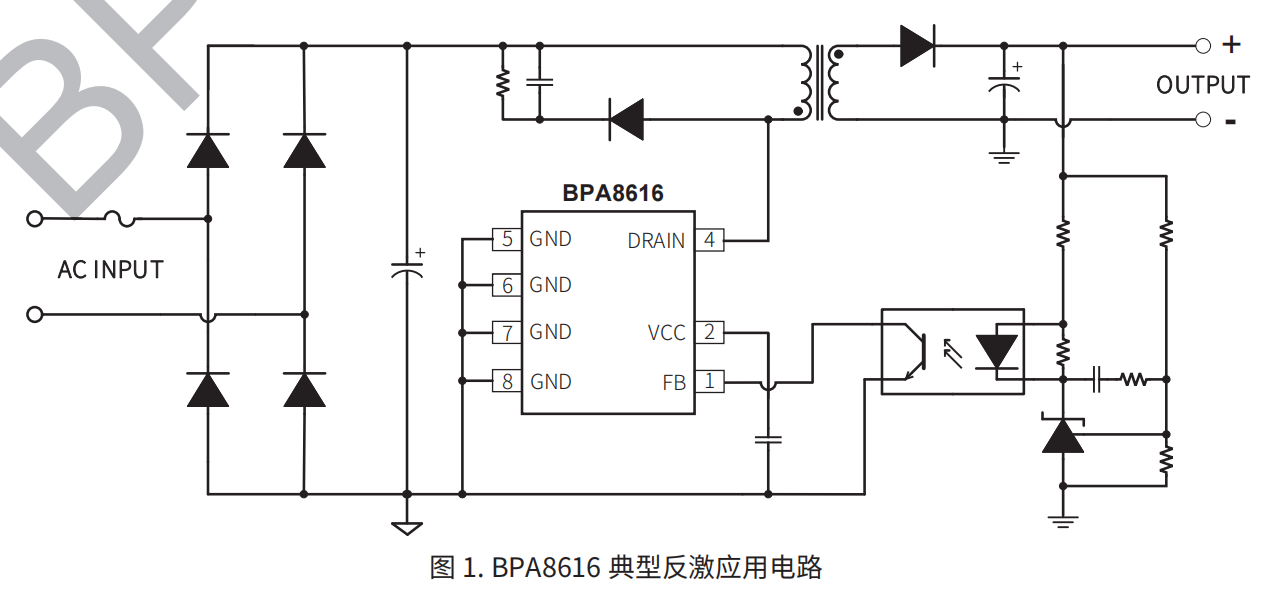

典型应用原理图

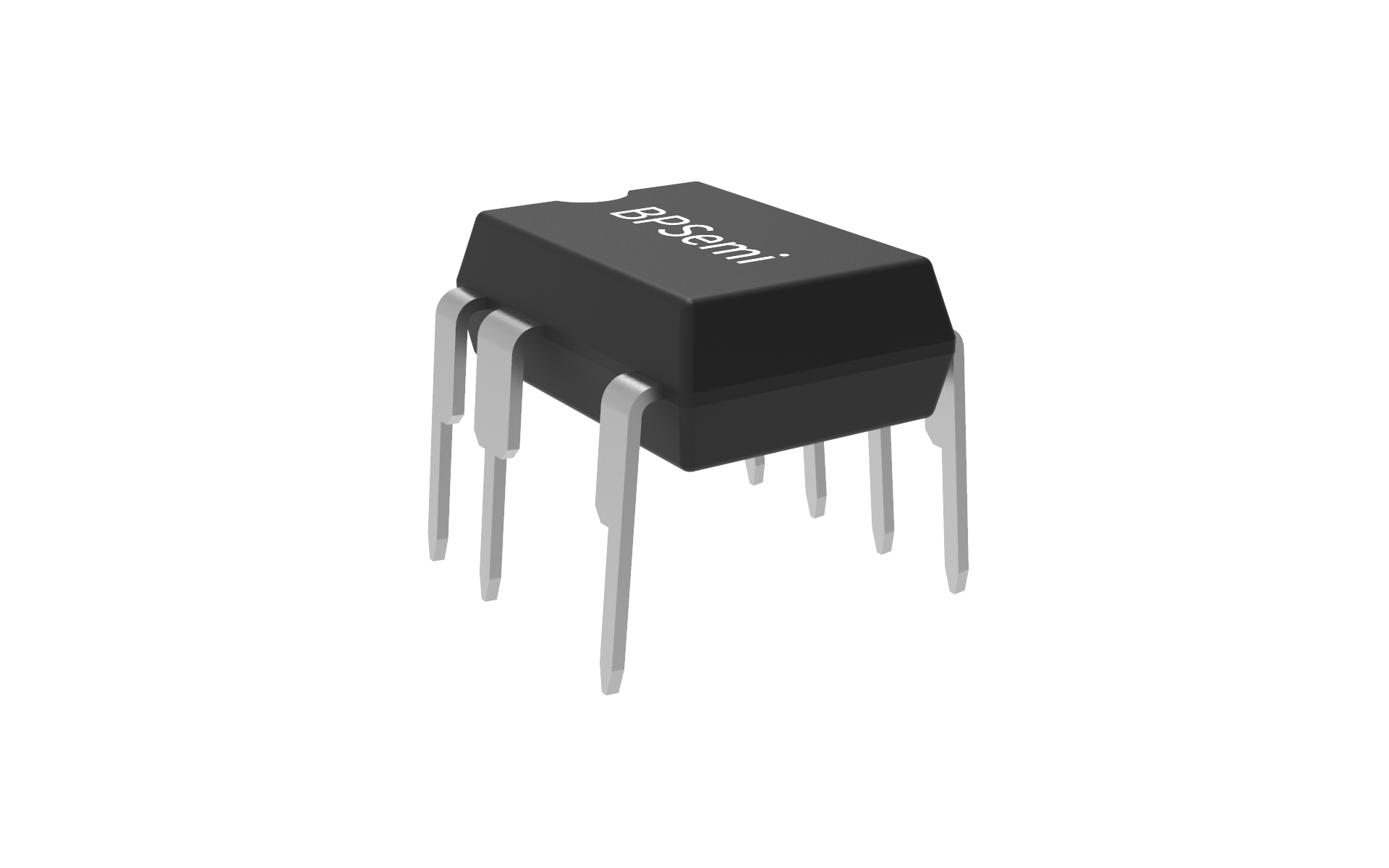

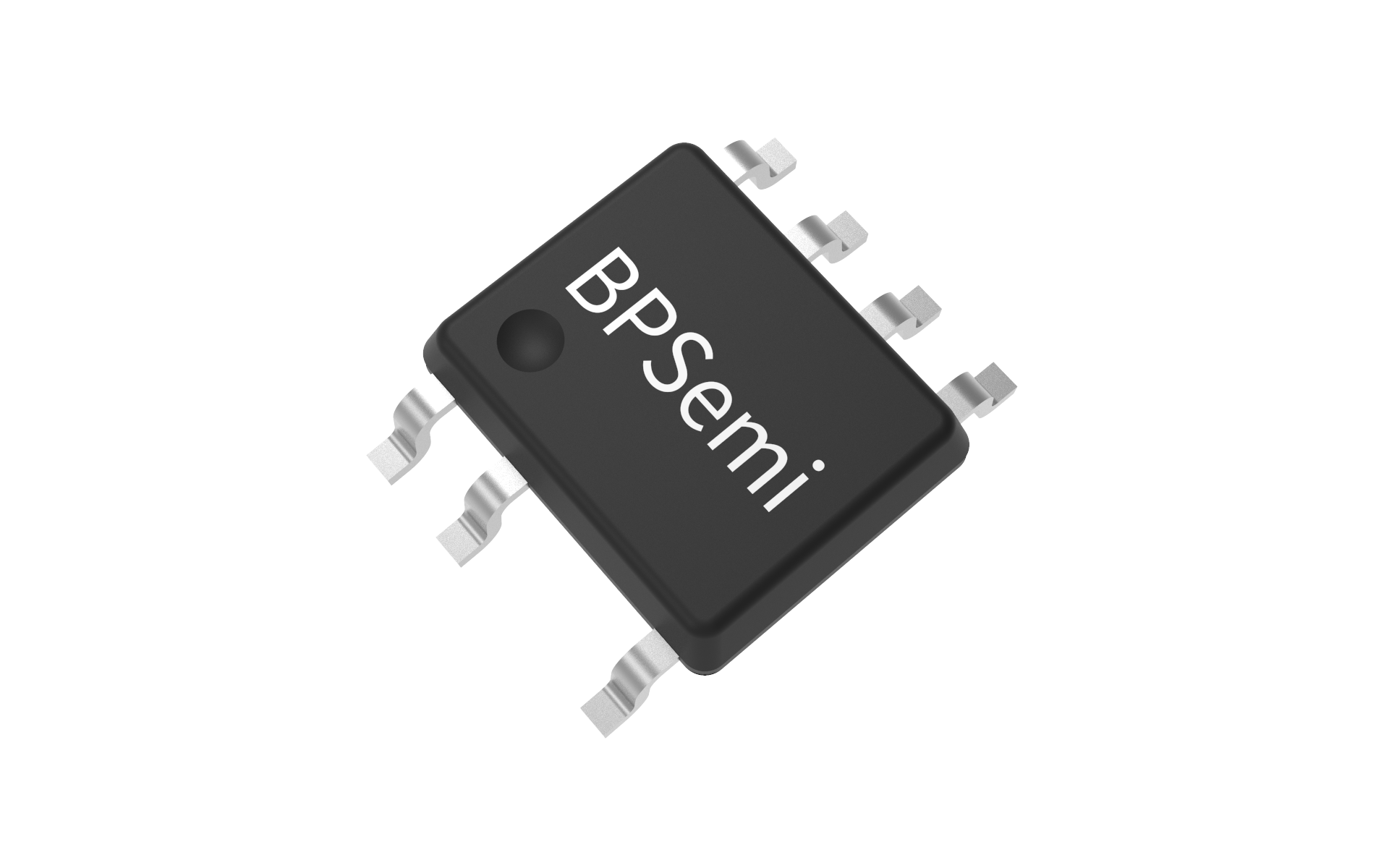

封装
技术文档
文档类型 标题 类型 文件下载
规格书 BPA8616D pdf 简易版
