简述
BPA8505D 系列芯片是一款高性能、高集成度、低待机功耗的开关电源驱动芯片,适用于全电压 85~265VAC 输入的Buck、Buck-Boost、 Flyback 等变换器拓扑应用。 BPA8505D 系列芯片内部集成了 650V 高压 MOSFET、高压启动和自供电电路、电流采样电路,以及采用先进的控制技术,无需外部环路补偿即可实现优异的恒压输出特性,极大地减少了外围器件数量,节省了系统成本和体积,同时提高了可靠性。
优势

    内部集成 650V 高压 MOSFET

    集成高压启动和自供电电路

    低待机功耗<100mW

    优异的动态响应速度,输出电压纹波小

    良好的负载调整率和线性调整率

    降低音频噪声的降幅调制技术

    自适应开关频率,最高 45KHZ

    改善 EMI性能的频率调制技术

    内置软启动功能

    保护功能

应用领域
  • 家用电器辅助电源;电机驱动辅助电源;IOT/智能家居/智能照明;工业控制辅助电源

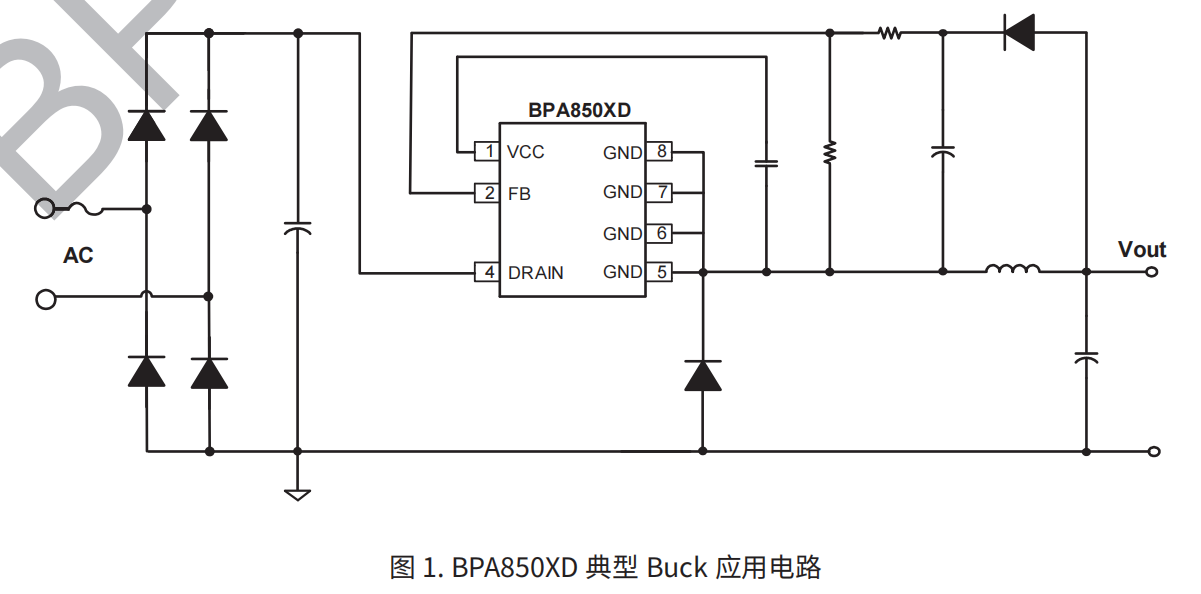

典型应用原理图

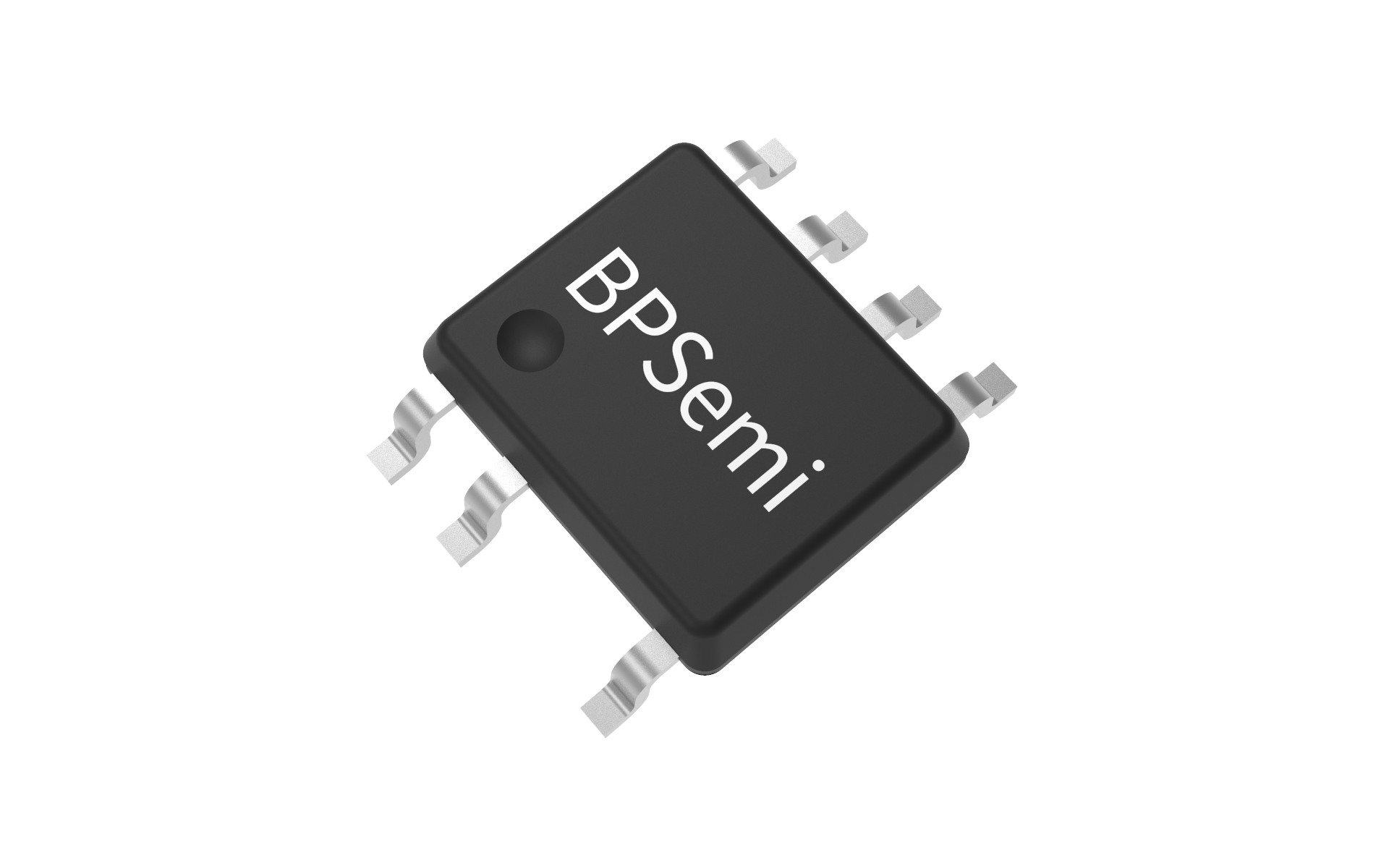

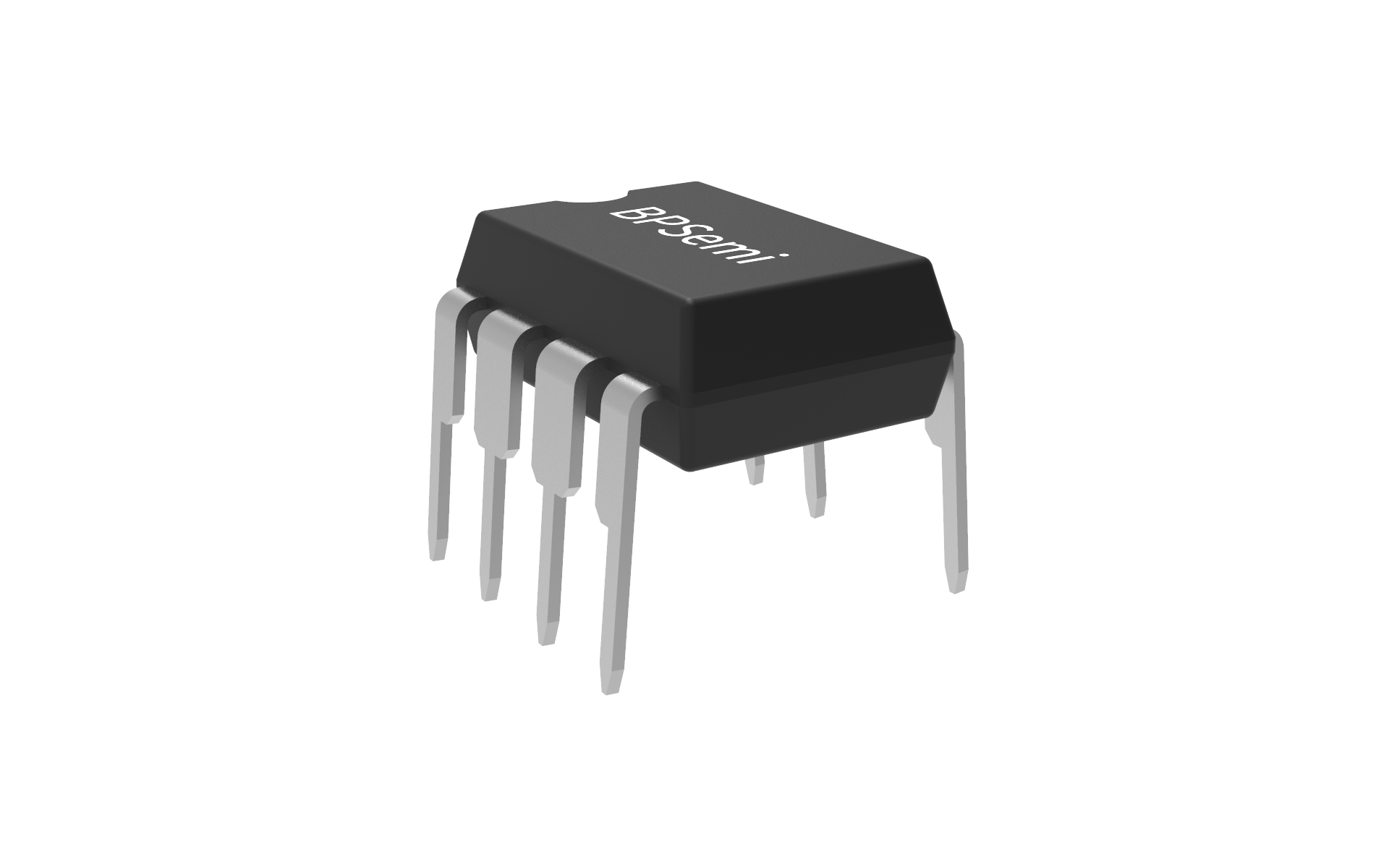

封装
技术文档
文档类型 标题 类型 文件下载
规格书 BPA8505D pdf 简易版 完整版
