简述

BPA8506D 系列芯片是一款高性能、高集成度、低待机功耗的开关电源驱动芯片，适用于全电压 85~265VAC 输入的Buck、Buck-Boost、Flyback 等变换器拓扑应用。 BPA8506D 系列芯片内部集成了 650V 高压 MOSFET、高压启动和自供电电路、电流采样电路，以及采用先进的控制技术，无需外部环路补偿即可实现优异的恒压输出特性，极大地减少了外围器件数量，节省了系统成本和体积，同时提高了可靠性。

优势

内部集成 650V 高 MOSFET

集成高压启动和自供电电路

低待机功耗<100mW

优异的动态响应速度，输出电压纹波小

良好的负载调整率和线性调整率

降低音频噪声的降幅调制技术

自适应开关频率，最高 45KHZ

改善 EMI性能的频率调制技术

内置软启动功能

保护功能

应用领域

家用电器辅助电源
电机驱动辅助电源I
OT/智能家居/智能照明
工业控制辅助电源

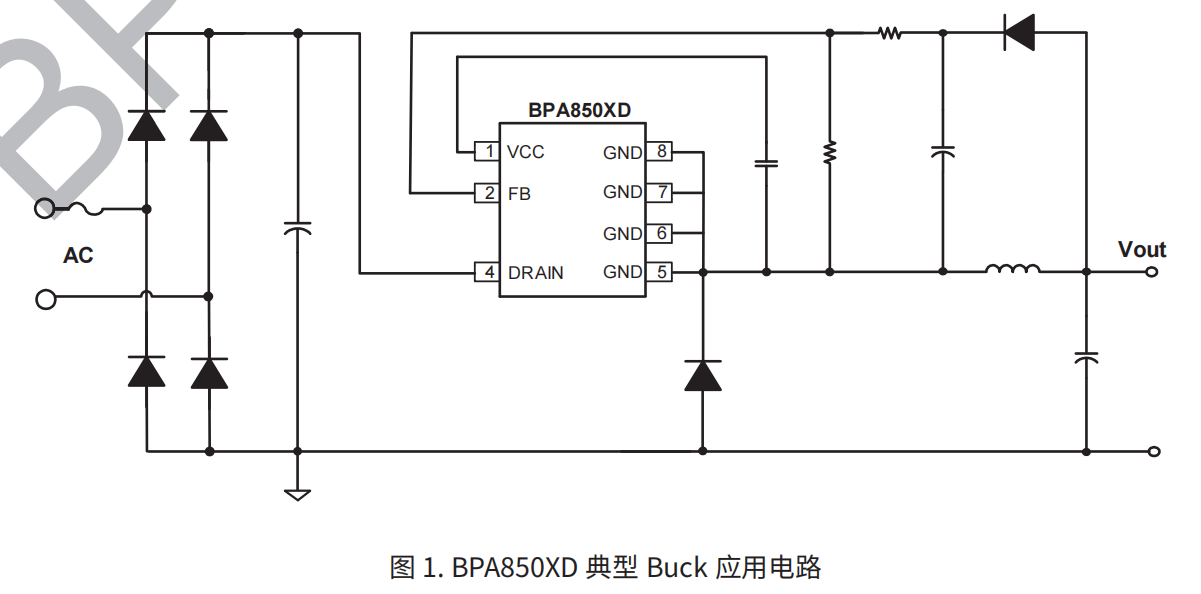

典型应用原理图

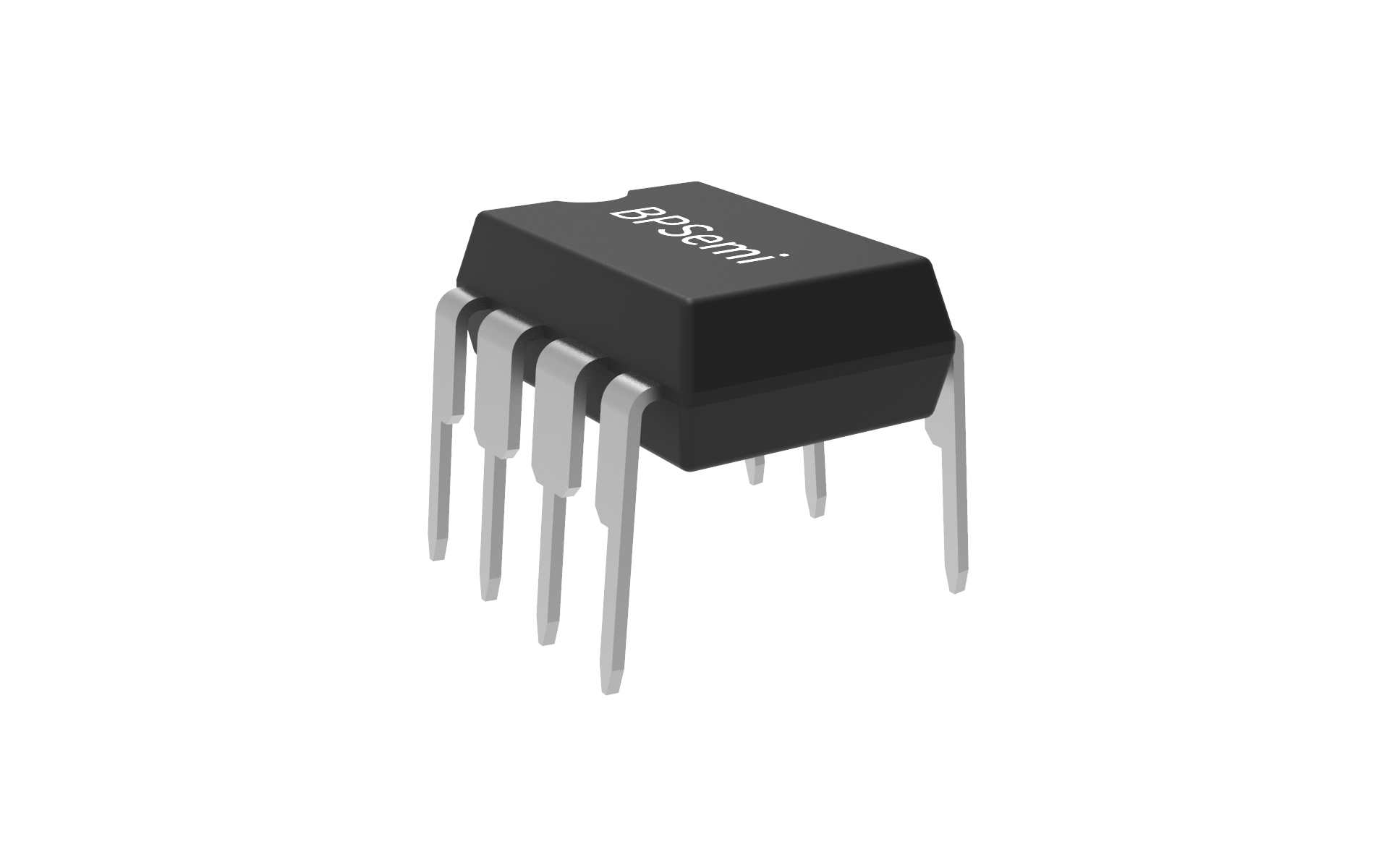

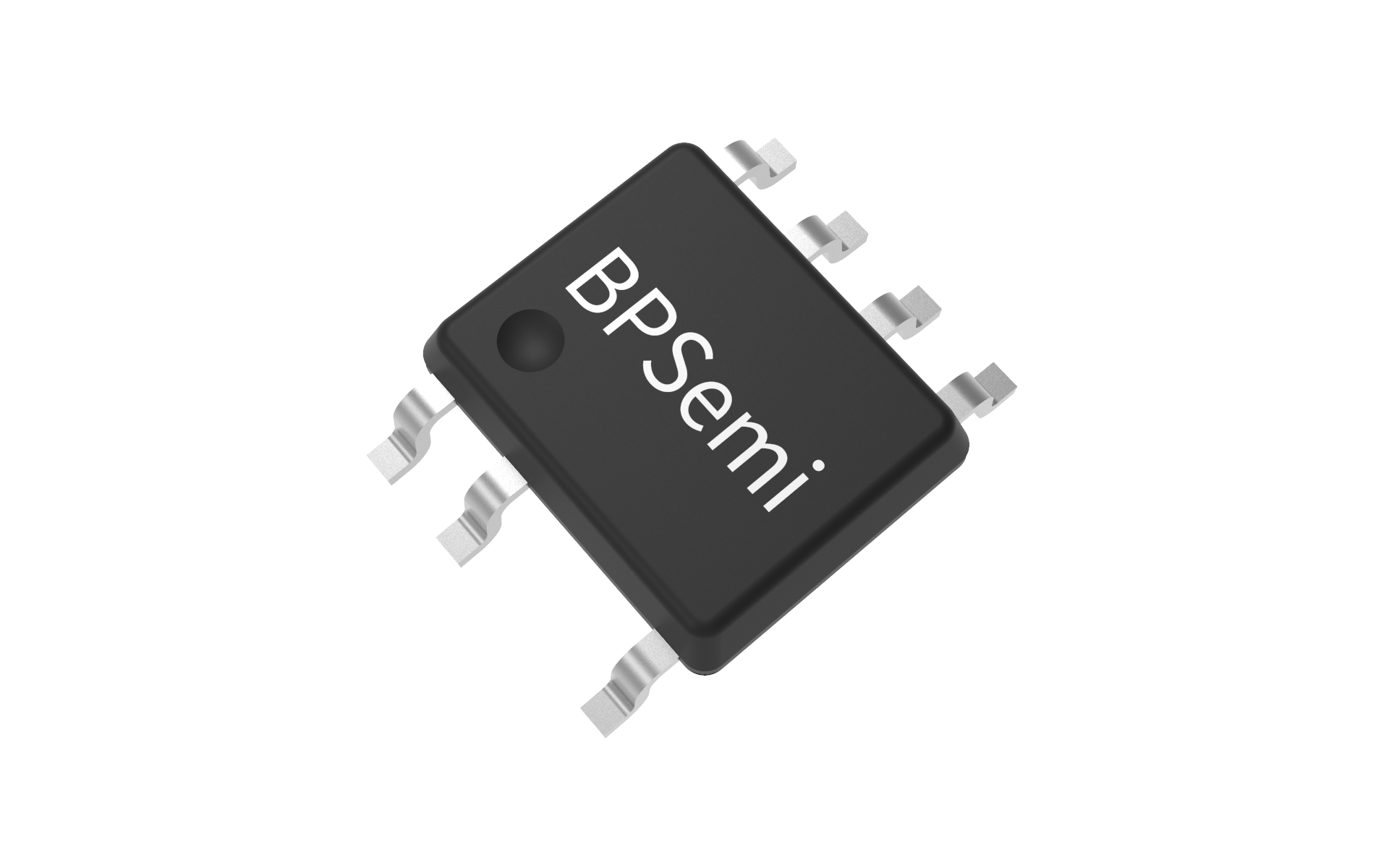

封装

技术文档

文档类型	标题	类型	文件下载
规格书	BPA8506D	pdf	简易版完整版
