BP8522D

样品申请
简述
BP8522D 是一款高性能、高集成度、低待机功耗的开关电源驱动芯片，适用于全电压 85~265VAC 输入的 Buck、Buck-Boost 变换器拓扑应用。 BP8522D 芯片内部集成 550V 高压 MOSFET、高压启动和自供电电路、电流采样电路、电压反馈电路以及续流二极管，采用先进的控制技术，无需外部 VCC 电容和环路补偿即可实现优异的恒压输出特性，极大地减少外围器件数量节省系统成本和体积，同时提高可靠性。
优势

    集成 VCC 电容、续流二极管和反馈二极管

    集成 550V 高压 MOSFET

    集成高压启动和自供电电路

    内置软启动功能

    低待机功耗 50mW@230Vac

    固定 5V 输出电压

    多模式控制技术

    优异的动态响应和输出电压纹波表现

    良好的负载调整率和线性调整率

    保护功能

应用领域
  • 小家电辅助电源
  • 电机驱动辅助电源
  • IOT/智能家居/智能照明

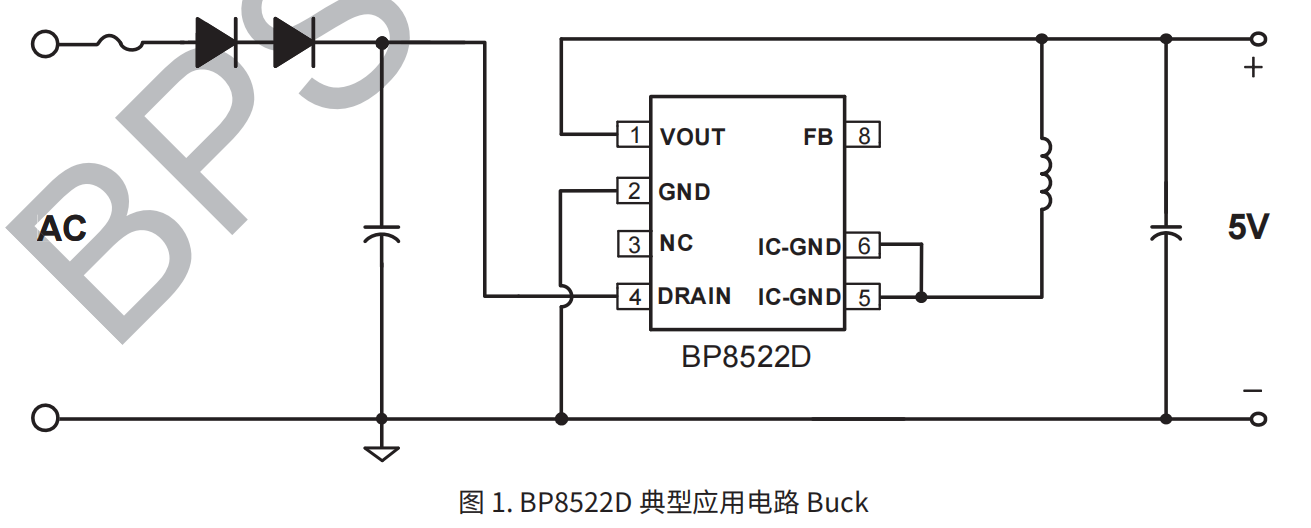

典型应用原理图

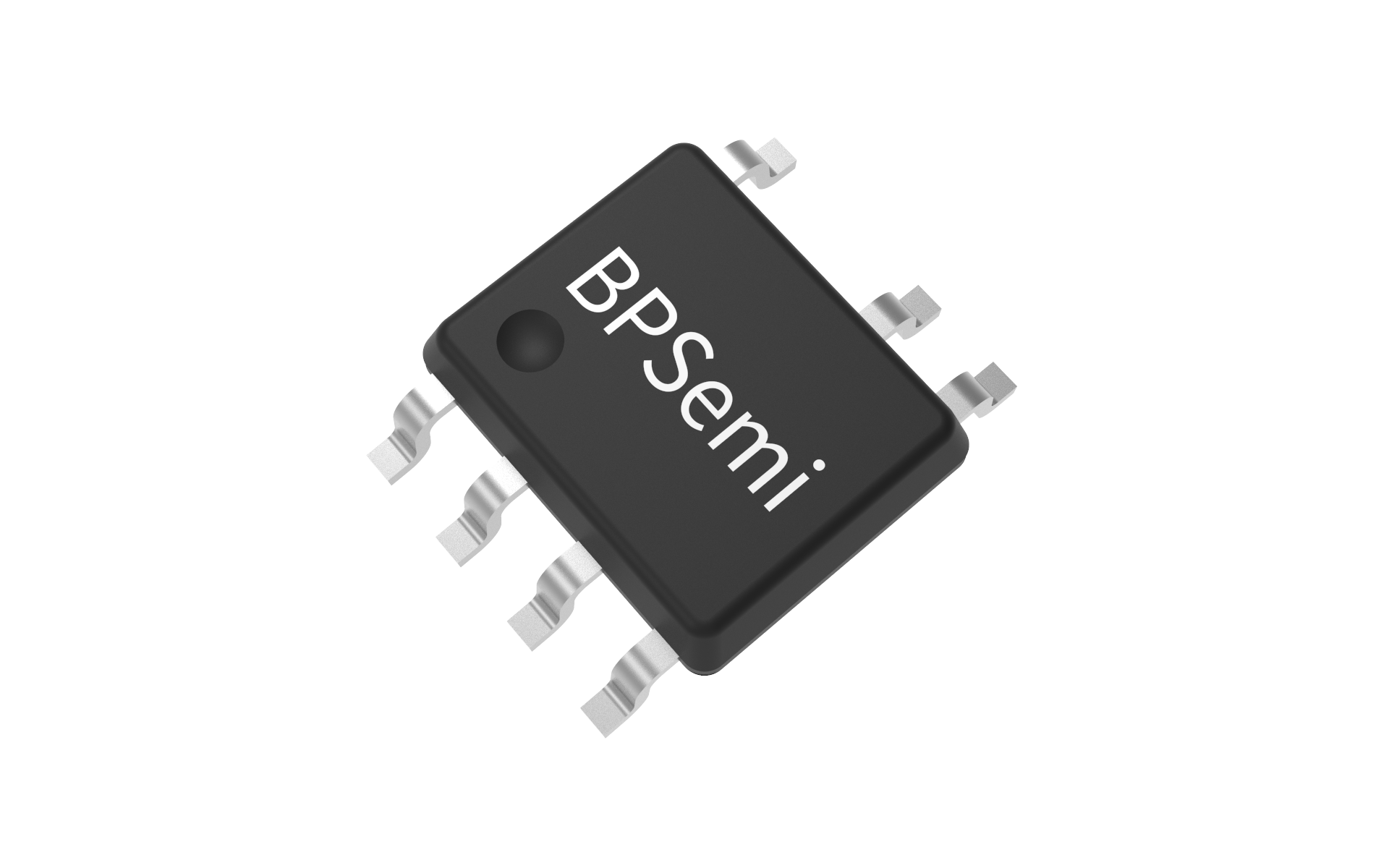

封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP8522D pdf 简易版 完整版
