简述

BP3368B 是应用于中大功率 LED 照明的高性能两级架构恒流控制芯片。单芯片即可实现升压 PFC 和非隔离 Buck恒流组合控制。BP3368B 可以在全电压范围内实现高精度高 PF 恒流输出，并实现无频闪照明BP3368B 芯片控制两级开关电源都工作在电感电流临界导通和准谐振模式，从而实现更高的转换效率和更低的电磁干扰(EMI)。BP3368B 的 Boost 升压电感可采用单绕组架构，同时集成了高压启动功能，后级的 Buck 拓扑采用了先进的恒流算法，可实现优异的线性调整率和负载调整率，同时简化了 BOM 和系统成本。

优势

宽输入电压范围 85Vac~305Vac
全电压输入下，满载 THD<10%
集成 HV 高压启动，启动速度快
输出电流基准精度土3%
OVP 精度高
Boost 级单绕组电感
支持 PWM 和模拟调光信号,调光深度低至 5%，且低端可关断
Buck 软启动功能
内置线电压补偿和负载补偿
各种保护功能

应用领域

LED 简灯
LED 工矿灯、洗墙灯

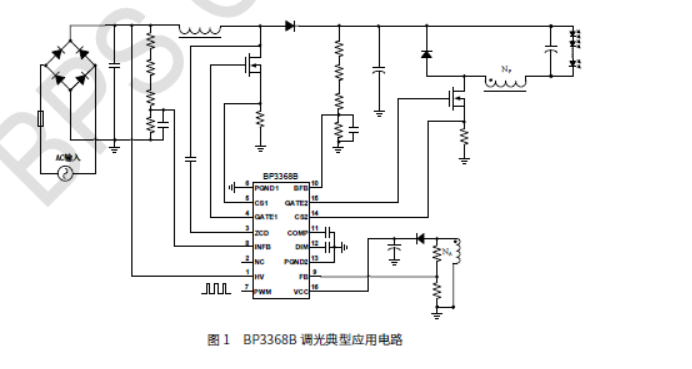

典型应用原理图

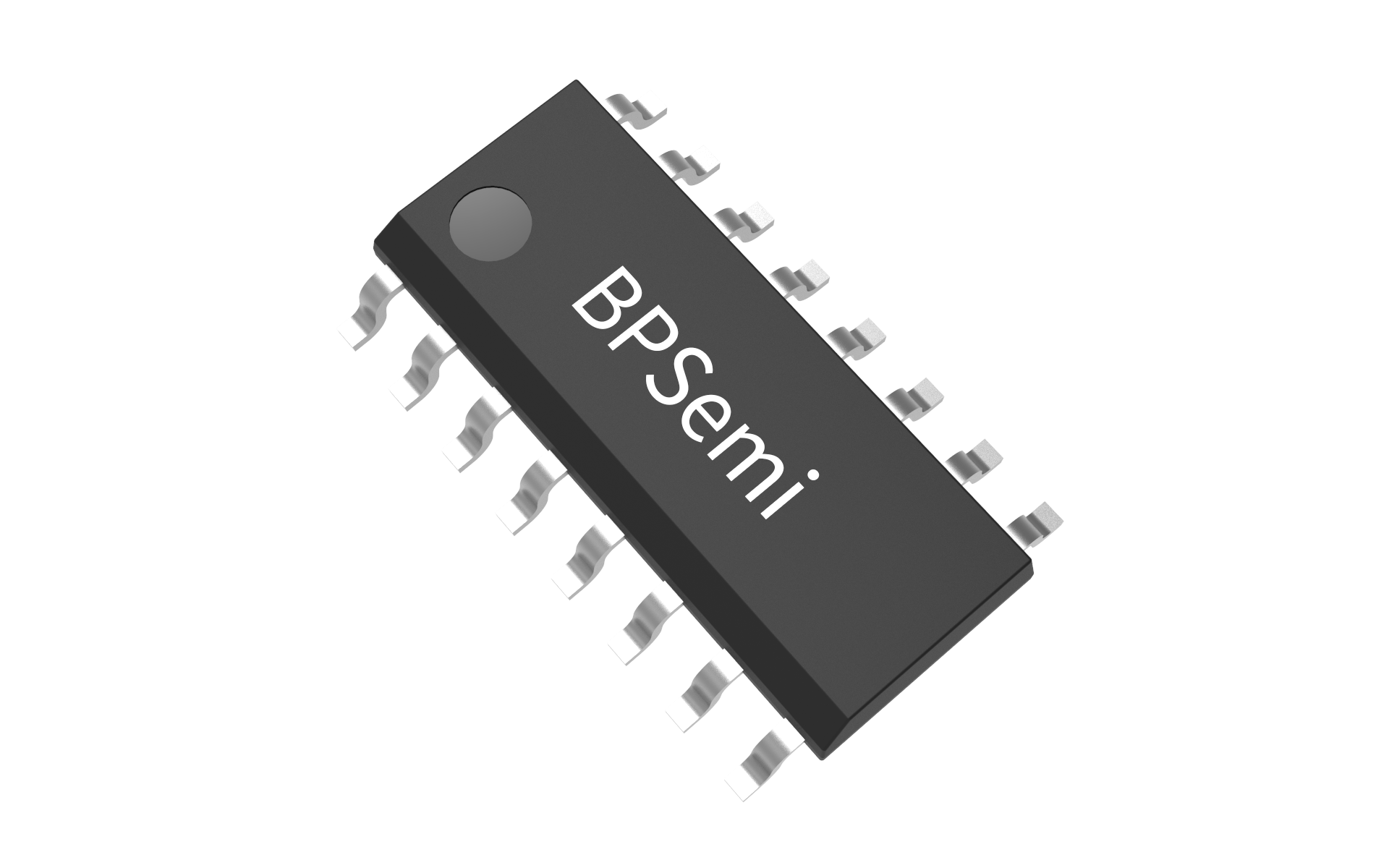

封装

技术文档

标题	类型	规格书下载
BP3368B	pdf	完整版
