简述

BP5936D 是一款内置双路 250V MOSFET 的高性能 PWM/Analog 调色控制芯片，通过调节输入的PWM 信号占空比或模拟电平，来调整两路 LED光源的发光比例，从而达到调色目的。两路 LED输出电流互补，在调色过程中总电流不变，等于恒流源的电流。 BP5936D 外部元器件极少，VCC 可以由待机电源的 3.3V 来供电，并省去了 High Side 供电外部元器件。芯片可以兼容幅值为 3.3V/5V 的 PWM 信号和 0.5V~1.8V 模拟信号。浮动的高压侧对 GND耐压可以达到 600V,能够广泛适应于各种 LED 恒流驱动电路。 BP5936D 特有的色温补偿功能，可以通过外部电阻来设置两路 LED 灯珠的色温偏差。

优势

PWM/Analog 双路互补调色

VCC宽电压范围，支持 3.3V 供电

内置双路 250V/6Q MOSFET

兼容3.3V/5V 输入PWM信号

兼容 10kHz 以下的 PWM 信号调色

兼容 0.4V~2.0V 模拟信号调色

外围电阻可调色温偏差

高压侧对 GND 耐压 600V

低待机功耗

采用 SOP8 封装

应用领域

LED调光调色智能灯泡
拨码开关调色 LED 照明
其他 LED智能照明

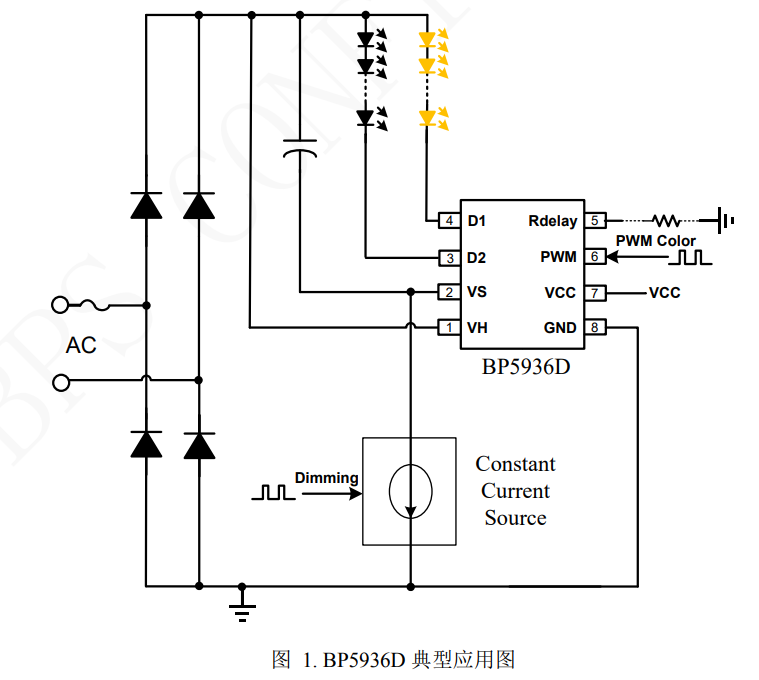

典型应用原理图

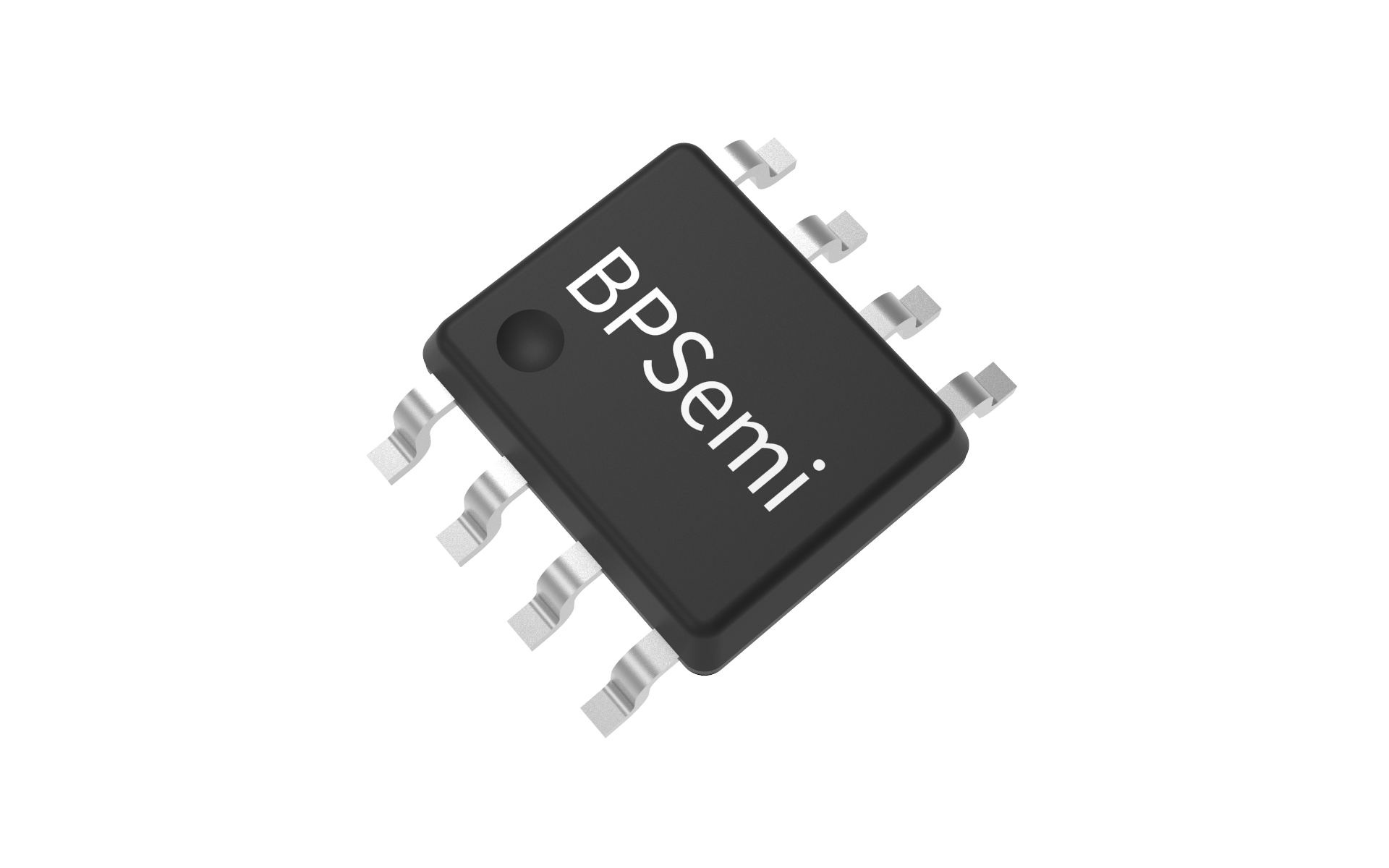

封装

技术文档

标题	类型	规格书下载
BP5936D	pdf	简易版完整版
