BP2306CK

样品申请

简述

BP2306CK是一款兼容PWM/模拟调光的高PFBUCKLED恒流控制芯片适用于90Vac-265Vac 全范围输入电压。 BP2306CK采用高压启动，内置COMP补偿电容，降低成本。芯片采用输出恒流控制机制，无需VCC 电容和辅助绕组，用极少的外部元件达到高精度的输出电流，实现了优异的线性调整率和负载调整率。 BP2306CK提供多种保护功能，包含LED负载短路保护LED开路保护和温度调节功能，增强了系统可靠性。 BP2306CK采用SOP-8 封装。

优势

兼容PWM/模拟调光

PWM 调光范围1%~100%

模拟调光范围 5%~100%

高 PF，低THD

超低待机功耗

单绕组电感

内置COMP电容

无需VCC电容

高精度输出电流(+/-3%)

优异的线性、负载调整率

逐周期限流

快速启动功能

LED开路保护

LED短路保护

过温降电流

SOP-8封装

应用领域

智能LED球泡灯
其他LED智能照明

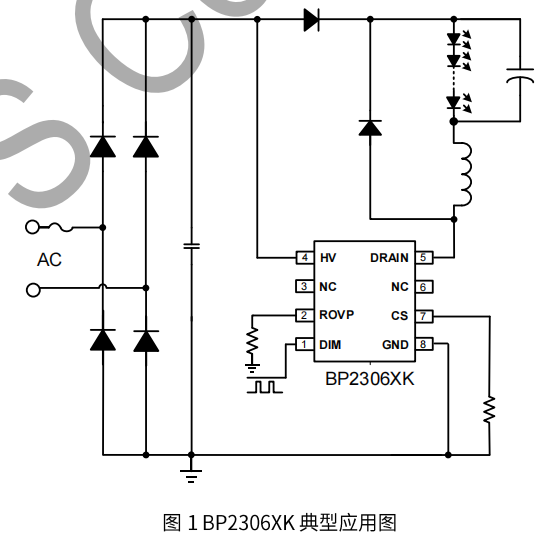

典型应用原理图

技术文档

标题	类型	规格书下载
BP2306CK	pdf	简易版完整版
