BP5336H

样品申请
简述
BP5336H是一款高精度分段线性恒流 LED 控制芯片，集成了高压整流管和 JFET 高压供电功能。主要用于驱动由市电供电的高电压、低电流 LED 灯串。由于不需要电解电容和磁性元件，LED 驱动器可以实现小体积、长寿命，并符合 EMI 规定。 BP5336H 可以通过外部电阻精确的设定 LED 电流，芯片通过优化分段导通时的电流，有利于减小 THD BP5336H 具有过温调节功能。当输入电压过高，或者 LED 电流过大时，此功能将降低输出电流。
优势

    • 外围电路非常简单，驱动器体积非常小

    • 无需电解电容和磁性元件

    • 700V 高压 MOS 管

    • 多芯片并联使用时可节省跳线电阻

    • 母线电压变化士20%仍可工作

    • 超快 LED 启动

    • LED 电流可外部设定

    • 输入线电压补偿功能

    • 内置过温降电流功能

    • 采用 SOP8-EP 封装

应用领域
  • GU10/E27 LED 球泡灯、射灯
  • LED 蜡烛灯
  • 其它LED 照明

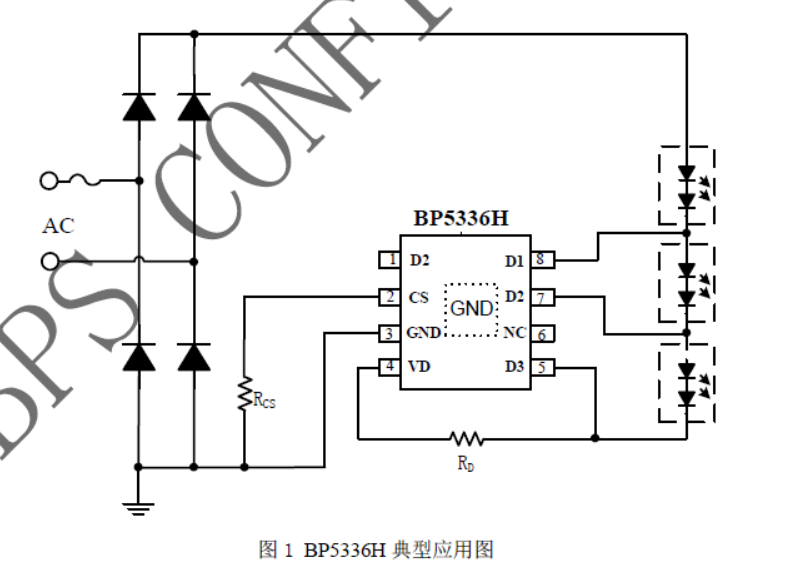

典型应用原理图

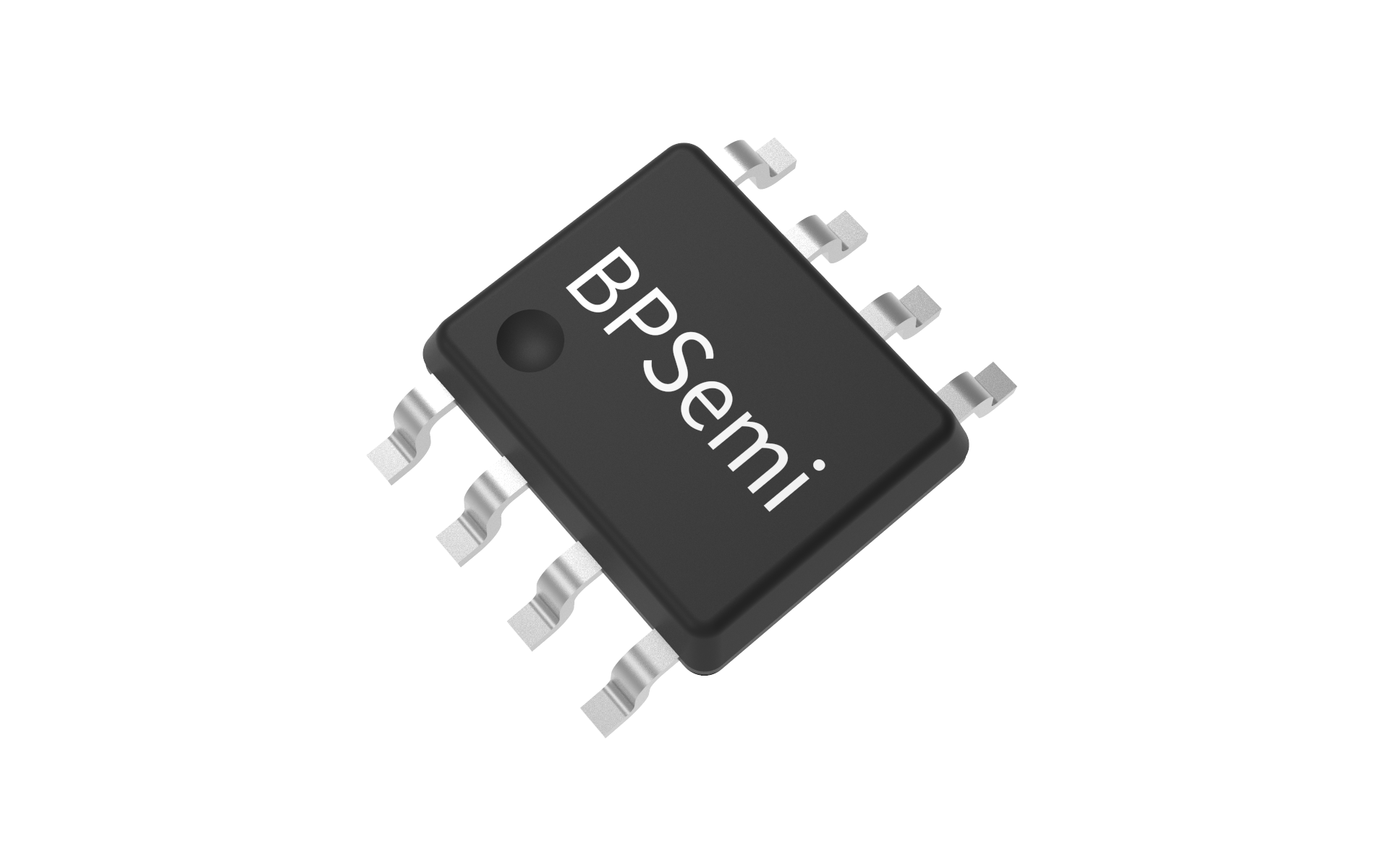

封装
技术文档
标题 类型 规格书下载
BP5336H pdf 简易版 完整版
