BP87526

样品申请

简述

BP87526 是一款高性能、高集成度、低待机功耗、高频准谐振反激原边驱动芯片。内置 650V 高压 MOSFET，集成高压启动、高压辅助供电电路，适用于高效率、小体积、高可靠性、宽输出电压范围的 35~55W 反激变换器应用。 BP87526 支持自适应 COT 控制方式，接收和解调配对的副边控制器发送到原边的脉冲信号，同时检测原边漏极电压谷底，控制原边功率管的开通，实现较高的效率。

优势

内置650V 高压 MOSFET

集成高压启动

150 V 辅助供电耐压，满足宽输出电压范围

自适应 COT 控制，快速的动态响应

磁耦通信实现超低待机功耗，<30 mW

QR 谷底开通，优化效率和 EMI 特性

最高可达 140 kHz 开关频率

满足 LPS (Limit Power Source) 安规要求

完备的保护功能

应用领域

USB PD、QC 充电器
可编程 AC/DC 充电器
笔记本电脑适配器

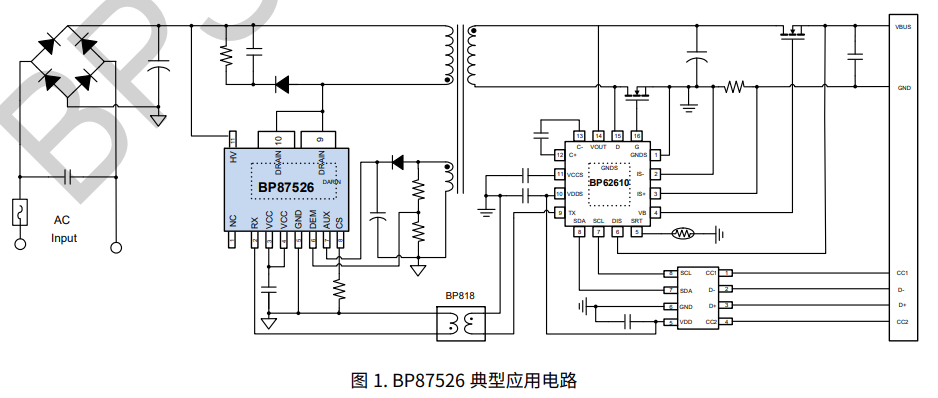

典型应用原理图

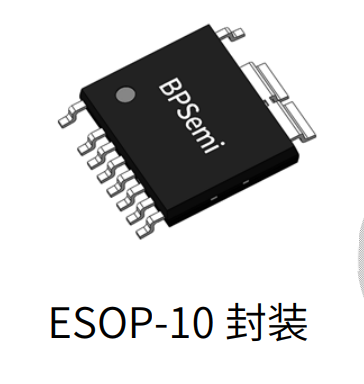

封装

技术文档

标题	类型	规格书下载
BP87526	pdf	简易版完整版
