BP84161

样品申请
简述
BP84161是一款原边反馈，具有恒压、恒流输出的反激电源控制芯片，适用于全电压输入，3W输出的充电器和适配器应用场合。 BP84161集成了高压供电电路，使得系统无需启动电阻、VCC电容和辅助供电二极管。同时也集成了850V高压功率管、原边电流检测和FB反馈下分压电阻，使得外围电路非常简洁，大大降低了系统成本。 BP84161工作于DCM模式，采用了PFM控制方式，固定原边峰值电流，通过调节开关频率实现输出电压和电流的恒定。通过设定FB 电阻来设置输出恒压值，通过变压器原副边匝比设置输出恒流值。芯片内置了输出线损补偿，根据负载大小对输出电压进行微调。
优势

    集成高压供电，无VCC电容

    内置850V高压功率管

    原边反馈实现输出恒压、恒流

    集成原边电流检测

    集成FB下分压电阻

    DCM工作模式

    PFM控制方式

    输入过压保护

应用领域
  • 全电压输入，3W充电器或适配器

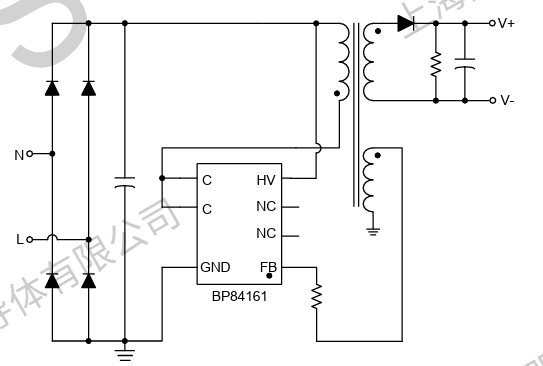

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP84161 pdf 完整版
